| Material: | TGG | Chemischer Formular: | TB3Ga5O12 |
|---|---|---|---|
| Dichte: | 7.13g/cm3 | Härte: | 8,0 |
| Verdet-Konstante: | 40 Rad | Optischer Verlust: | <0> |
| Wärmeleitfähigkeit: | 7.4W | Schaden-Schwelle: | >1GW/cm2 |
| Markieren: | Magnetoptikmaterialien,Gadolinium-Gallium-Granat,8 |
||

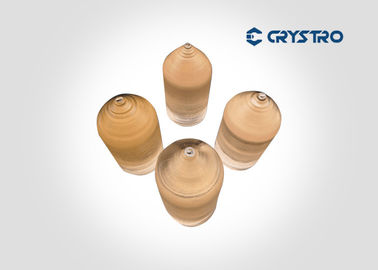

Terbium-Gallium-Granat (TGG) Crystal Used für Faraday-Isolatoren und -rotatoren
Beschreibung:
Der Magnetoptikkristall-TGG-Kristall ist ein optimales Material für Faraday-Geräte (Rotator und Isolator) im Wellenlängenbereich 400 nm-1100 Nanometer, ausschließlich 470-500 Nanometer. TGG-Kristall hat eine Kombination von ausgezeichneten Eigenschaften wie großer Verdet-Konstante, Restlichtverlust, hoher thermischer Leitfähigkeit und Glanzpunktschadenschwelle, die es ein einzigartiges Material für Faraday-Geräte macht.
Eigenschaften:
Große Verdet-Konstante (35 Rad T-1m-1);
Niedrige optische Verluste (<0>
Hohe Wärmeleitfähigkeit (7.4W m-1K-1);
Hohe Laser-Schadenschwelle (>1GW/cm2).
Anwendungen:
Faraday-Rotator;
Optischer Isolator.
Eigenschaften:
| Chemische Formel | TB3GA5O12 |
| Gitter-Parameter | a=12.355Å |
| Dichte | 7,13 g/cm3 |
| Mohs-Härte | 8 |
| Schmelzpunkt | ℃ 1725 |
| Brechungskoeffizient | 1,954 @ 1064 Nanometer |
| Wärmeleitfähigkeit | 9,4 x 10-6C-1 |
| Verdet-Konstante | 0,12 Minute/Oe.cm @ 1064 Nanometer |
Spezifikationen:
| Orientierung | [111] innerhalb der Minute des Bogens ±15 |
| Welle Front Distortion | <> |
| Löschungs-Verhältnis | > 30dB |
| Durchmesser | +0.00mm/-0.05mm |
| Länge | +0.2mm/-0.2mm |
| Abschrägung | 0.10mm @ 45° |
| Flachheit | <> |
| Parallelismus | < 30="" arc="" Seconds=""> |
| Perpendicularity | < 5="" arc="" min=""> |
| Oberflächenbeschaffenheit | 10/5 Kratzer/Grabung |
