Produktdetails:
Zahlung und Versand AGB:
|
Länge: | bis 100mm | Durchmesser: | bis 78mm |
---|---|---|---|
Durchmessertoleranz: | +0/-0.05mm | Längentoleranz: | +/-0.2mm |
Orientierung: | 111 | Löschungs-Verhältnis: | >35dB |
Oberflächenbeschaffenheit: | 10/5 | AR-Beschichtung: | <0> |
Markieren: | Gadolinium-Gallium-Granat,GGG-Substrat,100mm Terbium-Gallium-Granat |
Beschreibung:

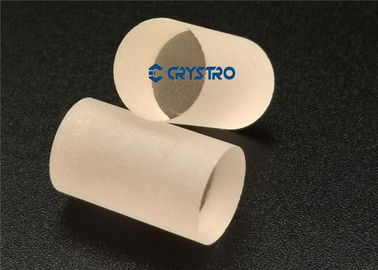

Terbiumgalliumgranat (Tb3Ga5O12, TGG) ist eine entscheidende Kategorie magnetooptischer Materialien zur Verwendung im sichtbaren und im nahen Infrarotspektralbereich ((400-470 nm und 500-1500 nm)). Der TGG-Kristall besitzt eine große Verdet-Konstante (35 RadT-1m-1 bei 1064 nm), eine hohe Wärmeleitfähigkeit (7,4 Wm-1K-1), geringe optische Verluste (<0,1% / cm) und eine hohe Laserschadensschwelle (> 1) GW / cm²). Daher ist es ein attraktiver Faraday-rotierender Kristall, der zum Aufbau von magnetooptischen Isolatoren, magnetooptischen Schaltern, magnetooptischen Modulatoren usw. geeignet ist. Sameninjektionslaser
Eigenschaften:
Anwendungen:
Faraday Rotator;
Optischer Isolator.
Haupteigenschaften:
Chemische Formel | TB 3 Ga 5 O 12 |
Gitterparameter | a = 12,355 Å |

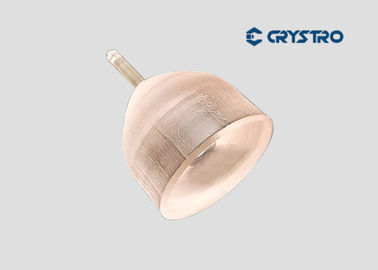

Wachstumsmethode | Czochralski |
Dichte | 7,13 g / cm 3 |
Mohs Härte | 8.0 |
Schmelzpunkt | 1725 ℃ |
Brechungsindex | 1,954 bei 1064 nm |
CRYSTRO liefert TGG-Kristall mit:
Orientierung | [111] innerhalb von ± 15 Bogenminuten |
Wellenfrontverzerrung | <1/8 Welle |
Extinktionsverhältnis | > 35 dB |
Durchmessertoleranz | + 0,00 mm / -0,05 mm |
Längentoleranz | + 0,2 mm / -0,2 mm |
Fase | 0,10 mm @ 45 ° |
Ebenheit | <1/10 Welle bei 633 nm |
Parallelität | <30 Bogensekunden |
Rechtwinkligkeit | <5 Bogenmin |
Oberflächenqualität | 10/5 Scratch / Dig |
AR-Beschichtung | <0,2% |
Große Dimensionen von Kristallen | 2,0-76 mm Durchmesser |
Ansprechpartner: Ms. Wu
Telefon: 86-18405657612
Faxen: 86-0551-63840588
