Art: | TSAG-Block | Durchmesser: | 1-70mm |
---|---|---|---|
Verdet-Konstante: | 48 radT-1m-1 bei 1064 Nanometer | Absorption: | <3000 ppm/cm bei 1064 Nanometer |
Löschungs-Verhältnis: | bis zu 35dB | Oberflächenbeschaffenheit: | 10-5 |
AR-Beschichtung: | <0> | Welle Front Distortion: | <1> |
Markieren: | Gadolinium-Gallium-Granat,GGG-Substrat,TSAG-Block-optische Kristalle |

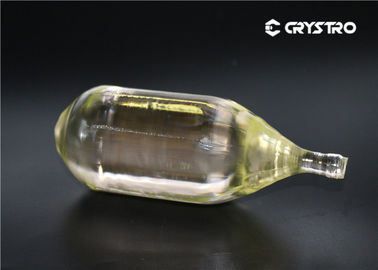

TSAG-Kristalle für Faraday-Isolator große Verdet-Konstante als TGG-Kristalle
Beschreibung:
Kristall TSAG Faraday ist ein idealer Magnetoptikkristall, der hauptsächlich im Wellenlängenbereich 400-1600 Nanometer, nämlich die sichtbaren und Infrarotbänder benutzt wird. TSAG ist ein unentbehrlicher Kristall für die nächste Generation von den starken Lasern wegen seiner Vorteile von hoch konstanten, guten thermischen und mechanischen Eigenschaften. Verglichen mit TGG, ist das Verdet, das bei 1064 Nanometer von TSAG konstant ist, 20%, das höher ist und die Absorption ist niedrigeres 30%. Vor kurzem wurden die optischen und Szintillationseigenschaften von Kristall TSAG (Tb3Sc2Al3O12) nachgeforscht, und die als scintillator Schirm verwendet zu werden Fähigkeiten, wurden demonstriert.
Eigenschaften:
Große Verdet-Konstante (48 radT-1m-1 bei 1064 Nanometer), ungefähr 20% höher als das von TGG;
Niedrige Absorption (<3000 ppm/cm bei 1064 Nanometer), ungefähr 30% weniger als das von TGG
Hohe Leistung konform;
Niedrige thermisch-bedingte Doppelbrechung;
Den Isolator klein herstellen.
Anwendungen:
Faraday-Isolator basiert auf TSAG-Kristall für Laser der hohen Leistung
Darstellungsanwendungen: Szintillationseigenschaften von TSAG-Kristall für Darstellungsanwendungen
Haupteigenschaften:
Beförderungs-Strecke (Masse/unbeschichtetes) | 400-1600nm |
Kristallstruktur | Kubik, Raumgruppe Ia3d |
Chemische Formel | Tb3Sc2Al3O12 |
Gitter-Parameter | a=12.3Å |
Wachstums-Methode | Czochralski |
Dichte | 5.91g/cm3 |
Schmelzpunkt | 1970℃±10℃ |
Kristall CRYSTRO-Versorgung TGG mit:
Orientierung | ±15 ′ |
Wellenfront-Verzerrung | <λ/8 |
Löschungs-Verhältnis | >30dB |
Durchmesser-Toleranz | +/-0.05mm |
Längen-Toleranz | +/-0.1mm |
Abschrägung | 0.1mm @ 45° |
Flachheit | <λ/10 an 633nm |
Parallelismus | <3 ′ |
Perpendicularity | <5 ′ |
Oberflächenbeschaffenheit | 10/5 |
AR-Beschichtung | <0.3% @ 1064nm |
