|
Produktdetails:
Zahlung und Versand AGB:
|
| Material: | Nichtlinearer Kristall KDP DKDP | Übertragende Strecke (Nanometer): | 200~2150 |
|---|---|---|---|
| Absorption (%/cm): | 0,5 | Ursprung: | China |
| Lieferung: | 1-4 Wochen | Versand: | Ausdrücklich, DHL.Fedex |
| Verpackung: | einzelner Behälter für jedes Substrat, verpackt in der Tasche gefüllt mit Edelgas. | DAMAGETHRESHOLD: | 1GW/cm2 für 1064nm, 10ns, 10Hz (unbeschichtet) |
| Markieren: | Nichtlinearer Kristall DKDP,Nichtlinearer Kristall KDP,dkdp 1GW/cm2 Kristall |
||

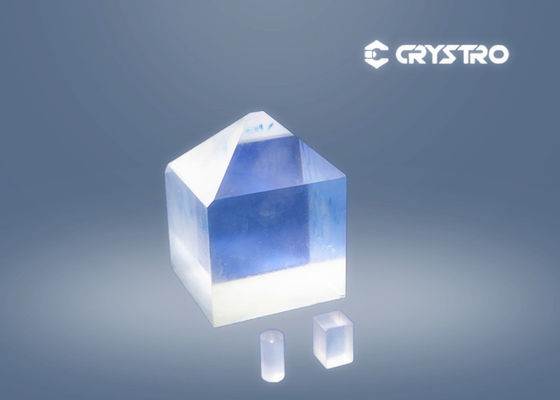

Nichtlinearer Kristall KDP DKDP
KDP- und DKDP-Kristalle werden durch Wasserlösungsmethode entwickelt und können bis zur sehr großen Größe wachsen. Deshalb sind sie gute Wahlen für die preiswerten und großen fertigen nichtlinearen Komponenten, z.B. für die Frequenz-Verdoppelung (SHG), die Frequenz-Verdreifachung (THG) und Frequenz vervierfachend (FHG) von Nd: YAG Laser an 1064nm.
Gekennzeichnet durch gutes UV- Getriebe, gehören hohe Schadenschwelle und hohe Doppelbrechung, Kalium-dihydrogenes Phosphat (KDP) und Kalium-Dideuterium-Phosphat (DKDP) zu den weitverbreitetsten Handels-NLO-Materialien, obwohl ihre NLO-Koeffizienten verhältnismäßig niedrig sind. Sie werden normalerweise für die Verdoppelung, die Verdreifachung und das Vervierfachen von Nd benutzt: YAG Laser bei Zimmertemperatur. Sie sind auch ausgezeichnete Elementaroperations-Kristalle mit hohen Elementaroperations-Koeffizienten, weitverbreitet als elektrooptische Modulatoren, wie Q-Schalter, Pockels-Zellen, etc.

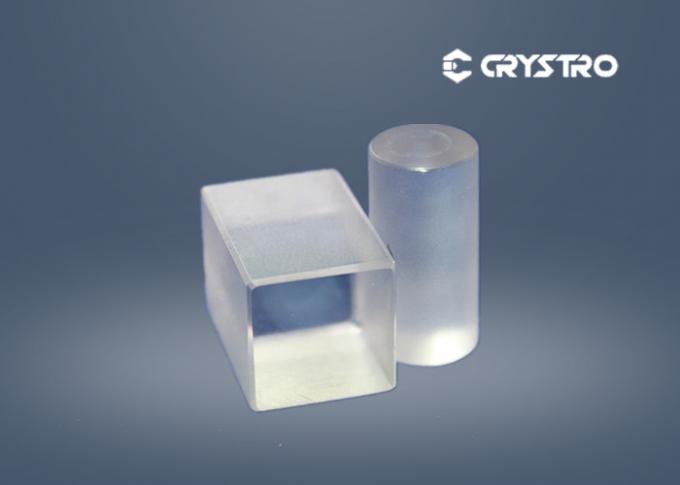

CRYSTRO kann anbieten:
|
Kristall |
DKDP (KD*P) |
KDP |
ADP |
|
|
Übertragende Strecke (Nanometer): |
200~2150 |
180~1550 |
180~1500 |
|
|
Absorption (%/cm): |
0,5 |
3 |
- |
|
|
Nichtlinearer optischer Koeffizient (pm/V): |
0,40 |
0,43 |
0,52 |
|
|
Schaden-Schwelle: (GW/cm2 @1064nm) |
5 |
5 |
6 |
|
|
Brechungskoeffizienten: |
@1064nm |
kein =1.4931 |
kein =1.4942 |
kein =1.5071 |
|
Ne =1.4583 |
Ne =1.4603 |
Ne =1.4685 |
||
|
@532nm |
kein =1.5074 |
kein =1.5129 |
kein =1.5280 |
|
|
Ne =1.4683 |
Ne =1.4709 |
Ne =1.4819 |
||
|
@355nm |
kein =1.5257 |
kein =1.5317 |
kein =1.5487 |
|
|
Ne =1.4833 |
Ne =1.4846 |
Ne =1.4994 |
||
|
@266nm
|
kein =1.5539
|
kein =1.5599
|
kein =1.5797
|
|
|
Ne =1.5071
|
Ne =1.5105
|
Ne =1.5261
|
||
|
Sellmeier-Gleichungen: (L im µm) |
N2 = A + B/(L2 - C) + DL2/(L2-E) |
|||
|
nein |
2,2409 |
2,2576 |
2,3041 |
|
|
Ne |
2,1260 |
2,1295 |
2,1643 |
|
|
B |
nein |
0,0097 |
0,0101 |
0,0111 |
|
Ne |
0,0086 |
0,0097 |
0,0097 |
|
|
C |
nein |
0,0156 |
0,0142 |
0,0133 |
|
Ne |
0,0120 |
0,0014 |
0,0129 |
|
|
D |
nein |
2,2470 |
1,7623 |
15,1086 |
|
Ne |
0,7844 |
0,7580 |
5,8057 |
|
|
E |
nein |
126,9205 |
57,8984 |
400,0000 |
|
Ne |
123,4032 |
127,0535 |
400,0000 |
|
|
Kristall |
KD*P (DKDP) |
KDP |
ADP |
|
Crystal Structure: |
|
||
|
Dichte (g/cm3): |
2,355 |
2,332 |
1,799 |
|
Farbe: |
Farblos |
||
|
Hygroskopische Anfälligkeit |
Hoch |
||
|
Wärmeleitfähigkeit (10-2W/cm·K): |
k11=1.9; k33=2.1 |
- |
- |
|
Thermische Expansions-Koeffizienten (10-5/K): |
ein11=1.9; ein33=4.4 |
- |
- |
Ansprechpartner: Ms. Wu
Telefon: 86-18405657612
Faxen: 86-0551-63840588
