| Markenbezeichnung: | Crystro |
| Modellnummer: | Die in Absatz 1 genannten Bedingungen gelten nicht. |
| MOQ: | 1pc |
| Preis: | USD 20~200/pc |
| Lieferzeit: | 4 bis 5 Wochen |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram, PayPal |

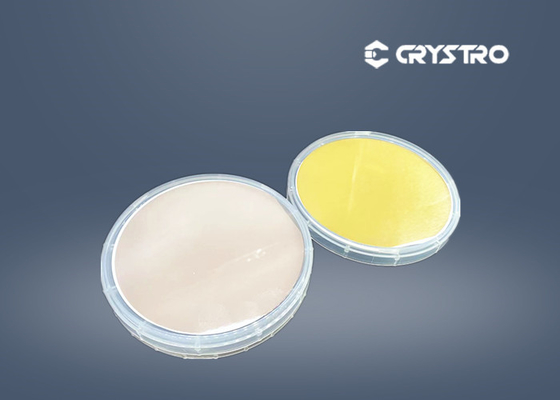

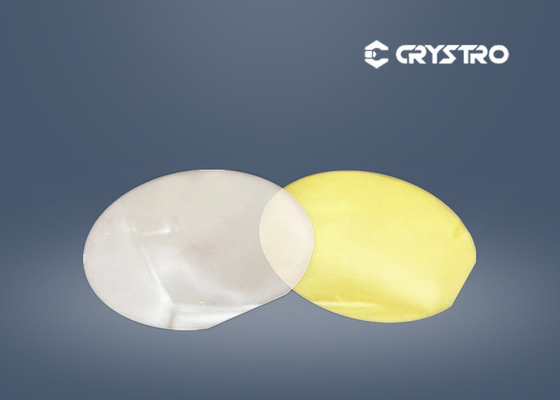

Gelb schwarz Fe2O3-Doppierte LiTaO3-Wafer für photorefraktive Anwendungen
LiTaO3 ist ein E-O-Kristall, der aufgrund seiner guten optischen NLO- und E-O-Eigenschaften sowie seiner hohen Schadensschwelle für E-O-Geräte weit verbreitet ist.
Durch Doping verschiedener Konzentrationen von Fe2O3 in einem LiTaO3-Kristall,Die Prüfergebnisse zeigen, dass sich die Gitterkonstante mit dem Anstieg des Fe2O3-Gehalts erhöhtDieses Ergebnis deutet auf eine bessere Photorefraktionsfähigkeit von Fe:LiTaO3 als undoped LiTaO3.

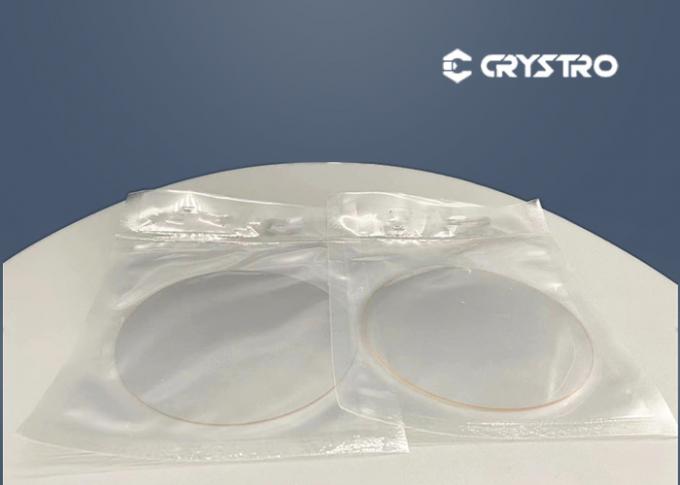

CRYSTRO liefert qualitativ hochwertige LiTaO3-Kugeln, Ingots und Wafer mit den folgenden Spezifikationen für Standardanwendungen, mit einem Durchmesser von bis zu 6 Zoll.
| Durchmesser | 76.2 ± 0,2 mm | 100 ± 0,2 mm | 150 ± 0,2 mm | |
| Primäre Wohnung | 22 ± 1 mm | 32 ± 1 mm | 47.5mm, 57.5mm, Notch | |
| Orientierung | 36° Y, 42° Y, X-112° Y, Y, Z | |||
| Stärke | 00,07 mm bis 1,0 mm | 0.1 mm bis 1,0 mm | 0.35 mm bis 1,0 mm | |
| Oberflächenveredelung | Einseitig / doppelseitig poliert / doppelseitig geschmiert | |||
| TTV | < 1 bis 5 μm | |||
| Bogen | ± (20 μm ~ 40 μm) | |||
| Warpgeschwindigkeit | <= 20 μm ~ 50 μm | |||
| LTV (5mm x 5mm) | < 1,5 mm | |||
| PLTV ((< 0,5um) | ≥ 98% (5 mm*5 mm) ohne 2 mm Kante | |||
| Polierte Seite Ra | Grobheit Ra<=5A | |||
| Rückseite Kriterien | Rauheit Ra:0.5-1.0 μm, GC#1000 | |||
| Schrauben und Graben (S/D) | 20/10, 40/20, 60/40 | |||
| Randprofil | Komplett mit SEMI M1.2@ mit GC800#.regelmäßig in C getippt | |||
| Risse, Sägemarken, Flecken | Keine | |||
Crystro kann auf Anfrage andere Wafergrößen und -spezifikationen anbieten.
Grundlegende Eigenschaften von LiTaO3■
| Kristallstruktur | Trigonal, Raumgruppe R3c, Punktgruppe 3m |
| Zellparameter | a=5,154Å, c=13,781Å |
| Schmelzpunkt | 1650°C |
| Curie-Temperatur | 607°C |
| Mohs-Härte | 5.5 |
| Dichte | 70,46 g/cm3 |
| Dielektrische Konstanten | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen.51.7 |
| Der Prüfstand ist in der Lage, die Prüfungen durchzuführen.44.5 | |
| Koeffizienten der elastischen Steifigkeit | CE11:2.33(×1011N/m2) |
| CE33:2.77(×1011N/m2) | |
| Piezoelektrische Spannungskonstanten | d22:2.4 ((×10-11C/N) |
| d33:0.8 ((×10-11C/N) | |
| Übertragungsbereich | 400 bis 4500 nm |
| Elektrooptische Koeffizienten | R33=30,4pm/V |
| Brechungsindex bei 632,8 nm | Nein = 2.176, ne=2.180 |
Video
|
|
