Produktdetails:
Zahlung und Versand AGB:
|
| Durchmesser: | bis 78mm | Länge: | bis 100mm |
|---|---|---|---|
| Durchmessertoleranz: | +0/-0.05mm | Längentoleranz: | +/-0.2mm |
| Orientierung: | 111 | Löschungs-Verhältnis: | >35dB |
| Oberflächenbeschaffenheit: | 10/5 | AR-Beschichtung: | <0> |
| Markieren: | Magnetoptikmaterialien,Gadolinium-Gallium-Granat,TGG-Magnetoptikkristall |
||

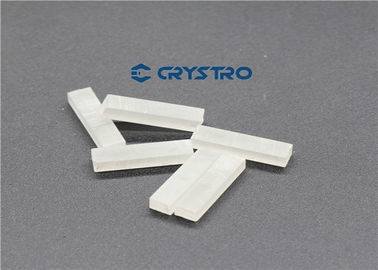

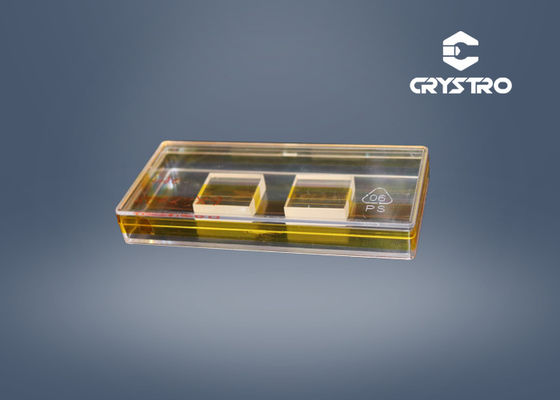

Magnetoptik-Crystal Terbium Gallium Garnet (TGG) für optische Isolator-Geräte
Terbium-Gallium-Granat (TGG) ist das rechte Kristallmaterial für Farady-Geräte. Das Farady-ratator besteht eine TGG-Stange enthielt in einem speziellen entworfenen Magneten. Die Polarisation eines Lichtstrahls, der durch den Rotator überschreitet, macht Rotation.
Der optische Isolator ist ein Faraday, das Rotator zwischen zwei passend ausgerichtete Polarisatoren einstellte, der einen Lichtstrahl in nur eine Richtung durch überschreiten lässt. TGG hat eine Kombination von ausgezeichneten Eigenschaften wie großer Verdet-Konstante, Restlichtverlust, hoher thermischer Leitfähigkeit und Glanzpunktschadenschwelle, die es ein einzigartiges Material für Faraday-Geräte besonders passend für YAG-Laser und -ti macht: Saphirabstimmbare laser, Ringlaser und Samenlaserdioden.
Das Magnetoptikkristall-TGG ist ein optimales Material für Faraday-Geräte in der Strecke von 400nm-1100nm, ausschließlich 470-500nm. Das Faraday, das Rotator aus einer TGG-Stange besteht, enthielt innerhalb eines speziellen entworfenen Magneten. Die Rotationsrichtung der Polarisation eines Lichtstrahls, der durch den Rotator hängt überschreitet nur, von der Richtung des Magnetfelds und nicht von der Ausbreitungsrichtung des Lichtstrahls ab.
Der Drehsinn ist von der Richtung des Magnetfelds und nicht von der Ausbreitungsrichtung des Lichtstrahls nur abhängig. Der optische Isolator besteht aus einem 45-Grad-Rotatorsatz zwischen zwei passend gekleideten Polarisatoren, die einen Lichtstrahl in nur eine Richtung durch überschreiten lassen. Mit einer Kombination von ausgezeichneten Eigenschaften, wie großer verdet Konstante, ist Restlichtverlust, hohe thermische Leitfähigkeit und Glanzpunktschadenschwelle, TGG das einzigartige Material für Farady-Geräte. Es ist für YAG-Laser und -ti weitverbreitet: Saphirabstimmbare laser, Ringlaser, etc.
Eigenschaften:
Anwendungen:
Faraday-Rotator;
Optischer Isolator.
Haupteigenschaften:
| Chemische Formel | TB3GA5O12 |
| Lattic-Parameter | a=12.355Å |
| Wachstums-Methode | Czochralski |
| Dichte | 7.13g/cm3 |
| Mohs-Härte | 8,0 |
| Schmelzpunkt | 1725℃ |
| Brechungskoeffizient | 1,954 an 1064nm |
CRYSTRO-Versorgung TGG Kristall mit:
| Orientierung | [111] innerhalb der Minute des Bogens ±15 |
| Welle Front Distortion | <1> |
| Löschungs-Verhältnis | >35dB |
| Durchmesser-Toleranz | +0.00mm/-0.05mm |
| Längen-Toleranz | +0.2mm/-0.2mm |
| Abschrägung | 0.10mm@45-º |
| Flachheit | <1> |
| Parallelismus | < 30="" arc="" Seconds=""> |
| Perpendicularity | < 5="" arc="" min=""> |
| Oberflächenbeschaffenheit | 10/5 Kratzer/Grabung |
| AR-Beschichtung | <0> |
| Große Maße von Kristallen | 2,0--76 Millimeter im Durchmesser |
