| Material: | TGG | Durchmesser: | 100MM |
|---|---|---|---|
| Durchmessertoleranz: | +0/-0.05mm | Längentoleranz: | +/-0.2mm |
| Löschungs-Verhältnis: | bis zu 40dB | Oberflächenbeschaffenheit: | 10-5 |
| AR-Beschichtung: | <0> | Welle Front Distortion: | <1> |
| Markieren: | Gadolinium-Gallium-Granat,GGG-Substrat,Magnetoptikkristalle Durchmessers 100mm |
||

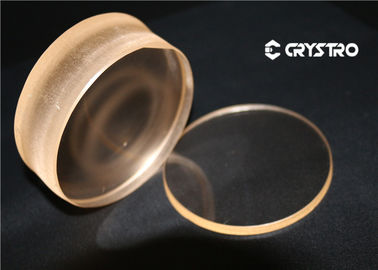

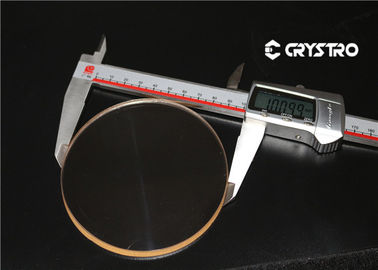

Kristall Durchmessers 100mm TGG für Faraday-Rotator-und -isolator-Geräte
Beschreibung:
Terbiumgalliumgranat (Tb3Ga5O12, TGG) ist eine entscheidende Kategorie Magnetoptikmaterialien für Gebrauch in den sichtbaren und fast-Infrarotspektralbereichen ((400-470nm und 500-1500nm)). Der TGG-Kristall besitzt eine große Verdet-Konstante (35 RadT−1m−1 bei 1064 Nanometer), hohe Wärmeleitfähigkeit (7,4 Wm−1K−1), niedrige optische Verluste (< 0=""> 1 GW/cm2). Deshalb ist es für Magnetoptikisolatoren, die Magnetoptikschalter und so weiter konstruieren, Magnetoptikmodulatoren ein attraktives Faraday-drehendes Kristallpassendes, weit verbreitet in YAG, in Ti-lackiertem Saphir und in anderer Mehrstufenverstärkung, Ringart, Samenlaser-diode
Eigenschaften:
Anwendungen:
Faraday-Rotator;
Optischer Isolator.
Magnetischer Sensor
Haupteigenschaften:
| Chemische Formel | TB3GA5O12 |
| Lattic-Parameter | a=12.355Å |
| Wachstums-Methode | Czochralski |
| Dichte | 7.13g/cm3 |
| Mohs-Härte | 8,0 |
| Schmelzpunkt | 1725℃ |
| Brechungskoeffizient | 1,954 an 1064nm |
Kristall CRYSTRO-Versorgung TGG mit:
| Orientierung | [111] innerhalb der Minute des Bogens ±15 |
| Wellen-Front-Verzerrung | <1> |
| Löschungs-Verhältnis | >35dB |
| Durchmesser-Toleranz | +0.00mm/-0.05mm |
| Längen-Toleranz | +0.2mm/-0.2mm |
| Abschrägung | 0.10mm@45-º |
| Flachheit | <1> |
| Parallelismus | < 30="" arc="" Seconds=""> |
| Perpendicularity | < 5="" arc="" min=""> |
| Oberflächenbeschaffenheit | 10/5 Kratzer/Grabung |
| AR-Beschichtung | <0> |
| Große Maße von Kristallen | 2,0--76 Millimeter im Durchmesser |
