TGG-Kristall
Created with Pixso. Optischer Isolator Fläche λ/10 Magnetsensor TGG Kristall

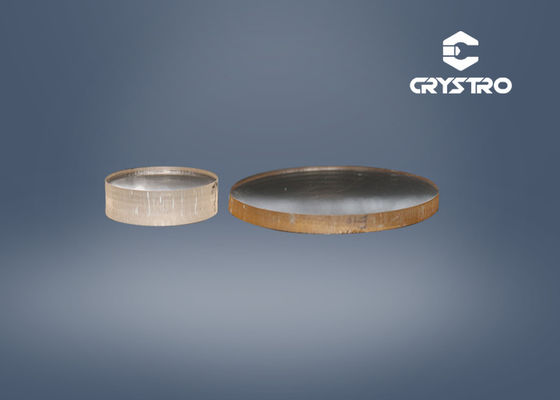

Optischer Isolator Fläche λ/10 Magnetsensor TGG Kristall

Markenbezeichnung: Crystro
Modellnummer: JCR201223-01
MOQ: 1pc
Lieferzeit: 3-4 Wochen
Zahlungsbedingungen: T/T, Western Union, MoneyGram, PayPal
Einzelheiten
Herkunftsort:
China
Zertifizierung:
SGS/ROHS/REACH
Material:
TGG-Kristall
Durchmesser:
von 1 mm bis 4 Zoll Durchmesser
Löschungs-Verhältnis:
30 bis 40 dB
Oberflächenqualität:
10-5
AR-Beschichtung:
<0>
Welle Front Distortion:
<1>
Durchmesser-Toleranz:
+0/-0.05mm
Längen-Toleranz:
+/-0.2mm
Verpackung Informationen:
Transparenter sauberer Kasten
Versorgungsmaterial-Fähigkeit:
10000 Stück pro Woche
Hervorheben:

λ/10 TGG Kristall

,

Optischer Isolator TGG Kristall

,

tgg magnetischer Sensor

Beschreibung des Produkts

Flachheit λ/10 Magnet-Sensor TGG Kristall



Anwendungen:

  • Faraday-Rotator;

  • Magnet-Sensor

  • Optischer Isolator

Beschreibung:



Terbium-Gallium-Granat ist ein attraktiver Faraday-rotativer Kristall, der sich für den Bau von magnetoptischen Isolatoren, magnetoptischen Schaltern, magnetoptischen Modulatoren usw. eignet, der in YAG weit verbreitet ist,Ti-doppierte Saphir und andere mehrstufige Verstärkung, Ringart, Samen-Injektionslaser

ist eine entscheidende Kategorie von magnetoptischen Materialien für den Einsatz in den sichtbaren und nahen Infrarot-Spektralregionen (((400-470nm und 500-1500nm)).

Der TGG-Kristall besitzt eine große Verdet-Konstante (35 RadT−1m−1 bei 1064 nm), eine hohe Wärmeleitfähigkeit (7,4 Wm−1K−1), geringe optische Verluste (< 0,1%/cm) und eine hohe Laserschadensschwelle (> 1 GW/cm2).





Hauptmerkmale:

Chemische Formel Tb3- Ich weiß.5O12
Lattic-Parameter a=12,355Å
Wachstumsmethode Czochralski
Dichte 70,13 g/cm3
Mohs-Härte 8.0
Schmelzpunkt 1725°C
Brechungsindex 1.954 bei 1064 nm





CRYSTRO liefert TGG-Kristalle mit:



Orientierung [111] innerhalb von ±15 Bogenmin
Verzerrung der Wellenfront < 1/8 Welle
Aussterbungsquote > 35 dB
Durchmesser Toleranz Der Wert der in Anhang I der Verordnung (EG) Nr. 396/2005 aufgeführten Erzeugnisse darf nicht überschreiten den in Anhang I der Verordnung (EG) Nr. 396/2005 genannten Höchstwerten.
Längentoleranz Einheitliche Prüfungen
Schaum 0.10mm@45o
Flachheit < 1/10 Welle bei 633 nm
Parallelismus < 30 Bogensekunden
Vertikalisierung < 5 Bogenmin
Oberflächenqualität 10/5 Abkratzen/Gruben
AR-Beschichtung < 0,2%
Große Kristallgrößen 20,0 - 76 mm Durchmesser



Eigenschaften:

  • Große Verdetkonstante (typisch 35 dB, bis zu 40 dB)
  • Niedrige optische Verluste (< 0,1%/cm)
  • Hohe Laserschadensschwelle (> 1 GW/cm2).
  • TGG hat doppelt so viel Verdet-Konstante wie ein Terbium-Doppiertes Glas.
  • Die Wärmeleitfähigkeit ist um eine Größenordnung größer als bei typischem Glas.
  • Die optischen Verluste sind für TGG geringer als für Tb-doppierte Gläser
