Produktdetails:
Zahlung und Versand AGB:
|
| Material: | Lithium-Niobat (LiNbO3) Crystal Substrate Wafer | Dichte: | 4.64g/cm3 |
|---|---|---|---|
| Transparenz-Strecke: | 420-5200nm | Absorptions-Koeffizient: | ~0.1%/cm @1064nm |
| Brechungskoeffizienten: | ne=2.156, no= 2.232@1064nm | Maßtoleranz: | ±0.05mm |
| Keil-Winkeltoleranz: | ±0.1° | Verpackung: | einzelner Behälter für jedes Substrat, verpackt in der Tasche gefüllt mit Edelgas. |
| Markieren: | Oblate 5200nm LiNbO3,optische Lithium-Niobat-Oblate,Oblate des Lithium-Niobates 5200nm |
||

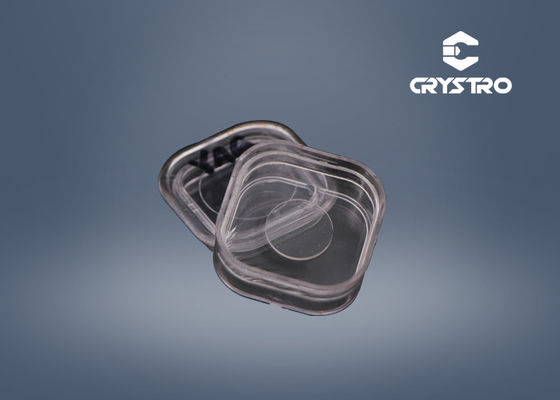

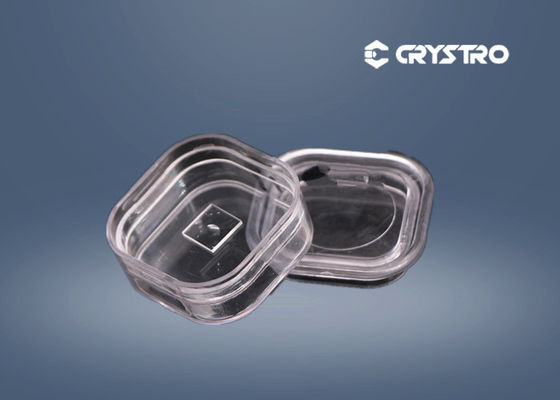

Lithium-Niobat (LiNbO3) Crystal Substrate Wafer
(Lithium-Niobat, LN) Kristall LiNbO3 ist ein negativer einachsiger Kristall und der gänzlich gekennzeichneten optischen Materialien.
Mit seinen großen Galvano-Optikkoeffizienten ist breites optisches Transparenzfenster und Verfügbarkeit von hohen optischen Qualitätskristallen, Kristall LN (Lithium-Niobat) häufig das Material der Wahl für optische Modulation und des Q-Schalters an den fast-Infrarot- und Infrarotwellenlängen. Für Galvano-Optikmodulatoren (EOM) kann der Kristall mit Restdoppelbrechung ungleich null und dem maximierten effektiven Galvano-Optikkoeffizienten z-geschnitten mit null Restdoppelbrechung entlang der Richtung der Lichtausbreitung oder x-geschnitten sein. Für Q-Schalter ist der Kristall mit null Restdoppelbrechung gewöhnlich z-geschnitten und ein elektrisches Feld ist zur Richtung der Lichtausbreitung angewendetes Quer. Das piezoelektrische Klingeln in LN ist ein Nachteil bei hoher Wiederholfrequenz, aber kann mit richtigen piezoelectrically Dämpfung Entwürfen gewissermassen überwunden werden.
Grundlegende Eigenschaften von LiNbO3
| Crystal Sturucture | Trigonal, Raumgruppe R3c, Punktgruppe 3m |
| Schmelzpunkt | 1253℃ |
| Mohs-Härte | 5 |
| Dichte | 4.64g/cm3 |
| Zerfließen | Kein |
| Optische Homogenität | ~5x10-5/cm |
| Transparenz-Strecke | 420-5200nm |
| Absorptions-Koeffizient | ~0.1%/cm @1064nm |
| Brechungskoeffizienten an 1064nm | Ne =2.146, nein = 2.220@1300nm Ne =2.156, nein = 2.232@1064nm Ne =2.203, nein = 2.286@632.8nm |
| Thermische Expansions-Koeffizienten (an 25℃) | //a, 2.0x10-6/K //a, 2.2x10-6/K |
| Wärmeleitfähigkeits-Koeffizienten | 38 W/m/K an 25℃ |
| Thermische optische Koeffizienten | dno/dT =-0.874 x 10-6/Kbei1.4μm dne/dT =39.073 x 10-6/Kbei1.4μm |
| Die Sellmeier-Gleichungen (λ im μm) | keine 2=4.9048+0.11768/(λ2-0,04750)-0.027169λ2 Ne 2=4.5820+0.099169/(λ2-0,04443)-0.02195λ2 |
Typische Spezifikationen:
| Spezifikationen | Boule | Oblate | ||
| Durchmesser | Φ3“ | Φ4“ | Φ3“ | Φ4“ |
| Länge oder Stärke (Millimeter) | ≤100 | ≤50 | 0.35-0.5 | |
| Orientierung | 127.86°Y, 64°Y, 135°Y, X, Y, Z und anderer Schnitt | |||
| Ref.Flat-Orientierung | X, Y | |||
| Ref.Flat-Länge | 22±2mm | 32±2mm | 22±2mm | 32±2mm |
| Front Side-Polieren | / | Spiegel polierte 5-15 Å | ||
| Rückseite-Einhüllung | / | 0.3-1.0μm | ||
| Flachheit (μm) | / | ≤15 | ||
| Bogen (μm) | / | ≤25 | ||
Crystro kann andere Größe und Spezifikation von Oblaten auf Anfrage anbieten.
Anwendungen:
LiNbO3Kristall ist als Frequenzverdoppler für Wellenlänge > 1μm weitverbreitet und optische parametrische Oszillatoren (OPO) pumpten bei 1064 Nanometer sowie quasi-Phase-zusammengebrachte Geräte (QPM). Wegen seiner großen Galvano-Optik- (Elementaroperation) und akustisch-optischen (AO) Koeffizienten, LiNbO3Kristall ist das populärste Material für Pockel-Zellen, Q-Schalter und Phasenmodulatoren, Oblaten der Wellenleitersubstrat- und akustischen Oberflächenwelle (SÄGE), etc.
Crystro stellt zur Verfügung:
LiNbO3KeilebenutztfüroptischeIsolatorenundZirkulatorenderFaser.
