| Markenbezeichnung: | Crystro |
| Modellnummer: | Die in Absatz 1 genannten Bedingungen gelten nicht. |
| MOQ: | 1pc |
| Preis: | USD 20~200/pc |
| Lieferzeit: | 2-5 Wochen |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram, PayPal |

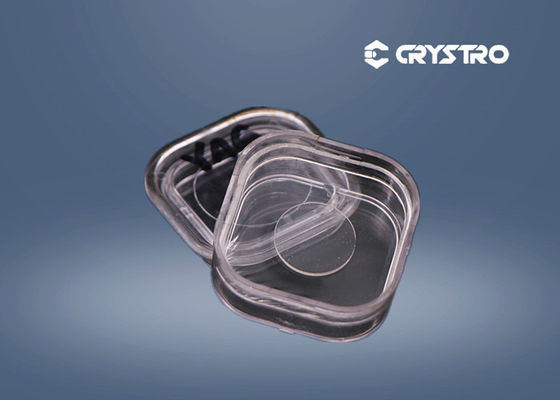

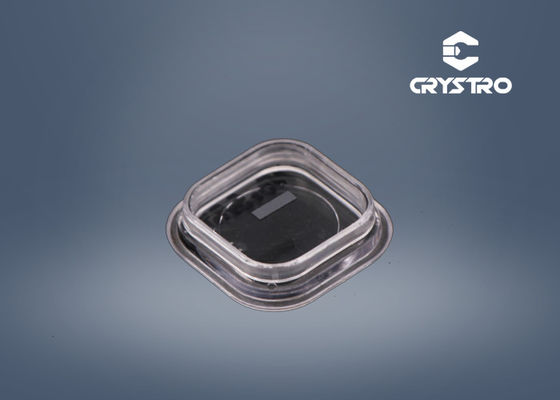

Piezoelektrische Kristall Lithiumniobat LN LiNbO3
Lithiumniobat (LN, LiNbO3) ist ein wichtiges Material für optische Wellenleitungen, Mobiltelefone, piezoelektrische Sensoren,mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 WViele Technologien basieren auf diesem Material, das einzigartige piezoelektrische, optische und photoelastische Eigenschaften aufweist und gleichzeitig mechanische und chemische Stabilität aufweist.Die Kombination von ausgezeichneten elektrooptischen, akustisch-optische und nichtlineare optische Eigenschaften machen es zu einem attraktiven Wirtsmaterial für Anwendungen in der integrierten Optik
Mit seinergroße elektrooptische Koeffizienten, ein breites optisches Transparenzfenster und die Verfügbarkeit von Kristallen hoher optischer Qualität,LN (Lithiumniobat) Kristall ist oft das Material der Wahl für die optische Modulation und Q-Switch bei nahen Infrarot- und Infrarotwellenlängen.
Nichtlineare optische Eigenschaften:
| NLO-Koeffizienten | d33= 34,4 pm/V d31= d15= 5,95 Uhr/V d22= 15.07 Uhr/V |
|
| Effektive NLO-Koeffizienten | dEuf= 5,7 pm/V für eine Verdoppelung der Frequenz von 1300 nm; dEuf= 5,3 pm/V für OPO, das bei 1064 nm gepumpt wird; dEuf= 17,6 pm/V für eine quasiphasenabhängige Struktur. |
|
| Elektrooptische Koeffizienten | GT33= 32 pm/V, γs33= 31 Uhr/V, GT31= 22 Uhr/V, γs31= 8,6 pm/V, GT22= 6,8 pm/V, γs22= 3,4 pm/V, |
|
| Schadensschwelle durch Photorefraktion | 50 MW/cm2(10 ns, 1064 nm) | |
| Grenzwerte für Oberflächenschäden | 300 MW/cm2(10 ns, 1064 nm) |
|
Spezifikationen der LN-EO-Komponenten:
| Wellenfrontverzerrung: | Weniger als λ/8 @ 633 nm |
| Abmessungsgrenze: | (W+/-0,1 mm) x (H+/-0,1 mm) x (L+0,5/-0,1 mm) |
| Klarer Durchgang: | > 90% Zentralfläche |
| Flachheit: | λ/8 @ 633 nm |
| Oberflächenqualität: | Schrauben/Gruben 10/5 pro MIL-O-13830A |
| Parallelismus: | mehr als 20 Bogensekunden |
| Vertikalisierung: | 5 Bogenminuten |
| Winkel Toleranz: | Δθ < 0.5o, Δφ < 0.5o |
Unsere Vorteile:
| Hohe Konsistenz |
| Hohe Übertragungsreichweite |
| einzigartige elektrooptische, piezoelektrische und nichtlineare Eigenschaften |
| ausgezeichnete mechanische und chemische Stabilität |
|
geringer Absorptionsverlust, < 0,1 %/cm @ 1064 nm |
