| Markenbezeichnung: | Crystro |
| Modellnummer: | Die in Absatz 1 genannten Bedingungen gelten nicht. |
| MOQ: | 1pc |
| Preis: | USD 20~200/pc |
| Lieferzeit: | 4 bis 5 Wochen |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram, PayPal |

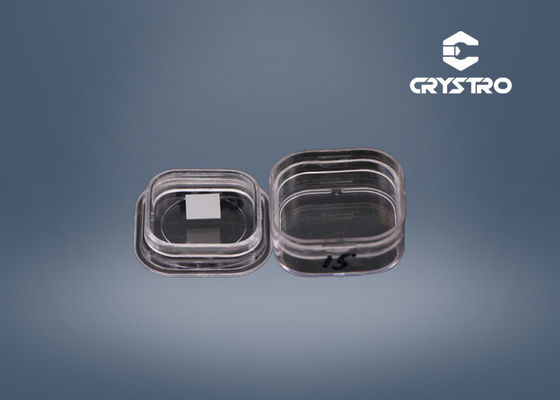

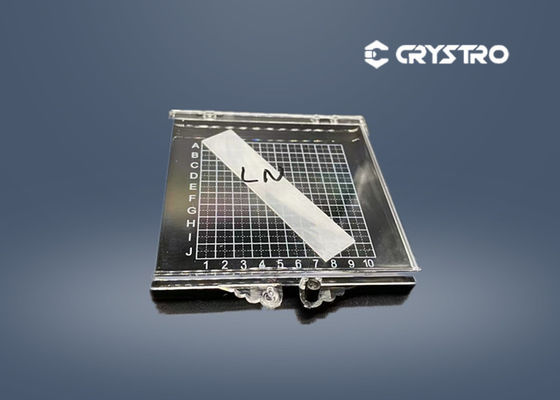

Lithiumniobat - LiNbO3-Kristalle mit CR-AU-Beschichtung
LiNbO3 (Lithiumniobat, LN) Kristall istein negativer einsachsiger Kristall und eines der am gründlichsten charakterisierten optischen Materialien.Mit seinem breiten Transparenzbereich im sichtbaren und mittleren Infrarot und seiner hervorragenden chemischen und mechanischen Stabilität, LN-Kristall kann als bifrengentes Material für Anwendungen im Infrarotbereich verwendet werden.
Mit seinergroße elektrooptische Koeffizienten, ein breites optisches Transparenzfenster und die Verfügbarkeit von Kristallen hoher optischer Qualität,LN (Lithiumniobat) Kristall ist oft das Material der Wahl für die optische Modulation und Q-Switch bei nahen Infrarot- und InfrarotwellenlängenFür elektrooptische Modulatoren (EOM) kann der Kristall z-geschnitten werden.mit null Rückstände der Zweibrückung entlang der Lichtverbreitungsrichtung oder X-Schnitt mit nicht null Rückstände der Zweibrückung und dem maximal wirksamen elektrooptischen Koeffizienten.Für den Q-Switch wird der Kristall typischerweise z-geschnitten mit null Rückstände und ein elektrisches Feld wird quer zur Richtung der Lichtverbreitung angewendet.Die piezoelektrische Ringung in LN ist bei hoher Wiederholfrequenz ein Nachteil, kann jedoch mit geeigneten piezoelektrisch gedämpften Konstruktionen bis zu einem gewissen Grad überwunden werden.
Crystro bietet:
Grundprinzipien von LiNbO3
| Kristallstruktur | Trigonal, Raumgruppe R3c, Punktgruppe 3m |
| Schmelzpunkt | 1253°C |
| Mohs-Härte | 5 |
| Dichte | 40,64 g/cm3 |
| Schönheit | Keine |
| Optische Homogenität | ~ 5x10- 5/cm |
| Transparenzbereich | 420 bis 5200 nm |
| Absorptionskoeffizient | ~ 0,1%/cm @1064 nm |
| Brechungswerte bei 1064 nm | nE= 2.146, no= 2,220@1300nm nE= 2.156, no=2,232@1064nm nE= 2.203, no=2,286@632,8 nm |
| Wärmeexpansionskoeffizienten (bei 25°C) | Siehe auch:2.0x10-6- Ich weiß nicht.2.2x10-6/K |
| Koeffizienten der Wärmeleitfähigkeit | 38 W/m/K bei 25°C |
| Wärmeoptische Koeffizienten | no/dT=-0,874 x 10-6/K bei 1,4 μm dnE/dT=39.073 x 10-6/K bei 1,4 μm |
| Die Sellmeiergleichungen (λ in μm) | no2= 4,9048+0,11768/(λ2-0.04750) -0.027169λ2nE2= 4,5820+0,099169/(λ2-0,04443) -0,02195λ2 |
