| Markenbezeichnung: | Crystro |
| Modellnummer: | Die in Absatz 1 genannten Bedingungen gelten nicht. |
| MOQ: | 1pc |
| Preis: | USD 20~200/pc |
| Lieferzeit: | 4 bis 5 Wochen |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram, PayPal |

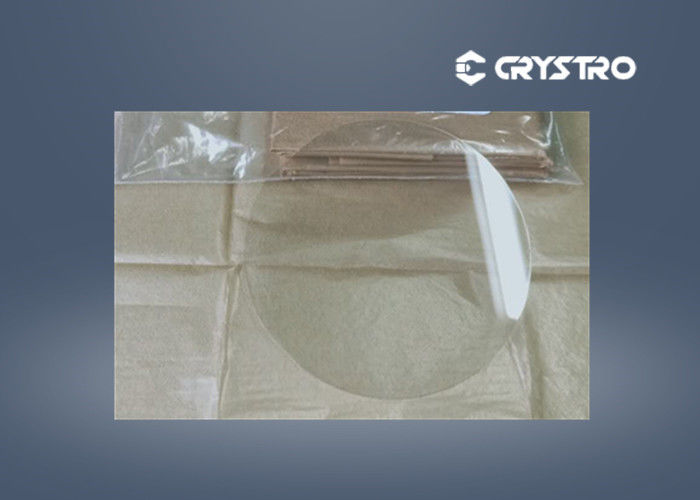

LiNbO3 Wafer X-Schnitt 0,5 mm Dicke Lithiumniobat Kristall
Lithiumniobkristall (LN) LiNbO3 wird in SAW-Filtern, optischen Wellenleitern, Photoelektromodulatoren,Frequenzvervielfacher und Informationsspeicher als funktionaler Kristall mit hervorragenden physikalischen Eigenschaften von Anti-Hochtemperatur und Anti-Krebs.
Es hat eine stabile mechanische Leistung und wird nach unterschiedlichem Doping unterschiedliche Besonderheiten aufweisen.
LiNbO3Der Kristall kombiniert niedrige Kosten, gute mechanische und physikalische Eigenschaften sowie eine hohe optische Homogenität.3Keile wurden in Faserisolatoren und Zirkulatoren weit verbreitet.
Die möglichen Anwendungen:
Grundprinzipien von LiNbO3
| Kristallstruktur | Trigonal, Raumgruppe R3c, Punktgruppe 3m |
| Schmelzpunkt | 1253°C |
| Mohs-Härte | 5 |
| Dichte | 40,64 g/cm3 |
| Schönheit | Keine |
| Optische Homogenität | ~ 5x10- 5/cm |
| Transparenzbereich | 420 bis 5200 nm |
| Absorptionskoeffizient | ~ 0,1%/cm @1064 nm |
| Brechungswerte bei 1064 nm | nE= 2.146, no= 2,220@1300nm nE= 2.156, no=2,232@1064nm nE= 2.203, no=2,286@632,8 nm |
| Wärmeexpansionskoeffizienten (bei 25°C) | Siehe auch:2.0x10-6- Ich weiß nicht.2.2x10-6/K |
| Koeffizienten der Wärmeleitfähigkeit | 38 W/m/K bei 25°C |
| Wärmeoptische Koeffizienten | no/dT=-0,874 x 10-6/K bei 1,4 μm dnE/dT=39.073 x 10-6/K bei 1,4 μm |
| Die Sellmeiergleichungen (λ in μm) | no2= 4,9048+0,11768/(λ2-0.04750) -0.027169λ2nE2= 4,5820+0,099169/(λ2-0,04443) -0,02195λ2 |
Spezifikationen von LiNbO3Keile
| Öffnung | 1.0 x 1.0 mm2bis zu 4 x 4 mm2 |
| Abmessungstoleranz | ± 0,05 mm |
| Toleranz für den Keilwinkel | ±0,1° |
| Orientierung der optischen Achse | ±0,5° |
| Flachheit | Der Wert der Verbrennungsmenge ist zu messen. |
| Oberflächenqualität | 20 bis 10 |
| AR-Beschichtung | R<0,2% @1550nm±40nm |
| Standardgröße | 1.25mm x 1,25mm x 0,5mm mit 13o oder 15o Keil, phi = 22,5o |
LiNbO3ist auch ein guter akustisch-optischer Kristall und wird für Oberflächenakustische Wellen (SAW) -Wafer und A-O-Modulatoren verwendet.3Kristalle in Wafern, geschnittene Kugeln, fertige Bauteile und maßgeschneiderte Bauteile.
Typische SAW-Eigenschaften
| Schnittart | SAW Geschwindigkeit Vs(m/s) | Elektromechanischer Kupplungsfaktor K2s(%) | Temperaturkoeffizient der Geschwindigkeit TCV (10-6/°C) | Temperaturkoeffizient der Verzögerung TCD (10-6/°C) |
| 1270,86 ° Y-X | 3970 | 5.5 | - 60 | 78 |
| Y-X | 3485 | 4.3 | - 85 Jahre. | 95 |
Typische Angaben
| Spezifikationen | Flaschen | Wafer | ||
| Durchmesser | Φ3' | Φ4" | Φ3' | Φ4" |
| Länge oder Dicke (mm) | ≤ 100 | ≤ 50 | 0.35-0.5 | |
| Orientierung | 127.86° Y, 64° Y, 135° Y, X, Y, Z und andere Schnitte | |||
| Referenz.Flachrichtung | X, Y | |||
| Refer.Flachlänge | 22 ± 2 mm | 32 ± 2 mm | 22 ± 2 mm | 32 ± 2 mm |
| Vorseite Polieren | / | Spiegelpoliert 5-15 Å | ||
| Hinterseitige Lappung | / | 0.3-1.0 μm | ||
| Flachheit (μm) | / | ≤ 15 | ||
| Bogen (μm) | / | ≤ 25 | ||
Crystro kann auf Anfrage andere Wafergrößen und -spezifikationen anbieten.
