| Markenbezeichnung: | Crystro |
| Modellnummer: | Der Wert der Verbrennungsmenge ist zu berücksichtigen. |
| MOQ: | 1pc |
| Preis: | USD 20~200/pc |
| Lieferzeit: | 4 bis 5 Wochen |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram, PayPal |

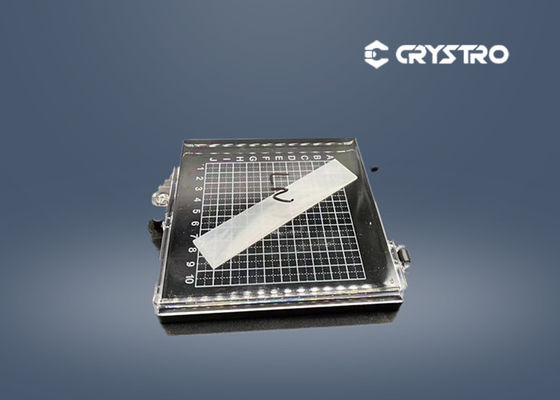

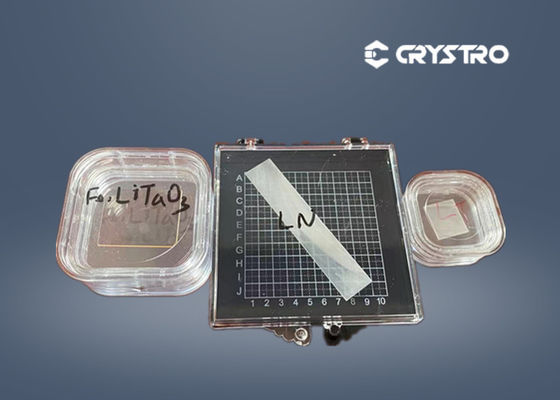

Fabrikpreis Verkauf LiNbO3 nichtlineare Kristall
Lithiumniobkristall (LN) LiNbO3 wird in SAW-Filtern, optischen Wellenleitern, Photoelektromodulatoren,Frequenzvervielfacher und Informationsspeicher als funktionaler Kristall mit hervorragenden physikalischen Eigenschaften von Anti-Hochtemperatur und Anti-Krebs.
Es hat eine stabile mechanische Leistung und wird nach unterschiedlichem Doping unterschiedliche Besonderheiten aufweisen.
LiNbO3Der Kristall kombiniert niedrige Kosten, gute mechanische und physikalische Eigenschaften sowie eine hohe optische Homogenität.3Keile wurden in Faserisolatoren und Zirkulatoren weit verbreitet.
Die möglichen Anwendungen:
Grundprinzipien von LiNbO3
| Kristallstruktur | Trigonal, Raumgruppe R3c, Punktgruppe 3m |
| Schmelzpunkt | 1253°C |
| Mohs-Härte | 5 |
| Dichte | 40,64 g/cm3 |
| Schönheit | Keine |
| Optische Homogenität | ~ 5x10- 5/cm |
| Transparenzbereich | 420 bis 5200 nm |
| Absorptionskoeffizient | ~ 0,1%/cm @1064 nm |
| Brechungswerte bei 1064 nm | nE= 2.146, no= 2,220@1300nm nE= 2.156, no=2,232@1064nm nE= 2.203, no=2,286@632,8 nm |
| Wärmeexpansionskoeffizienten (bei 25°C) | Siehe auch:2.0x10-6- Ich weiß nicht.2.2x10-6/K |
| Koeffizienten der Wärmeleitfähigkeit | 38 W/m/K bei 25°C |
| Wärmeoptische Koeffizienten | no/dT=-0,874 x 10-6/K bei 1,4 μm dnE/dT=39.073 x 10-6/K bei 1,4 μm |
| Die Sellmeiergleichungen (λ in μm) | no2= 4,9048+0,11768/(λ2-0.04750) -0.027169λ2nE2= 4,5820+0,099169/(λ2-0,04443) -0,02195λ2 |

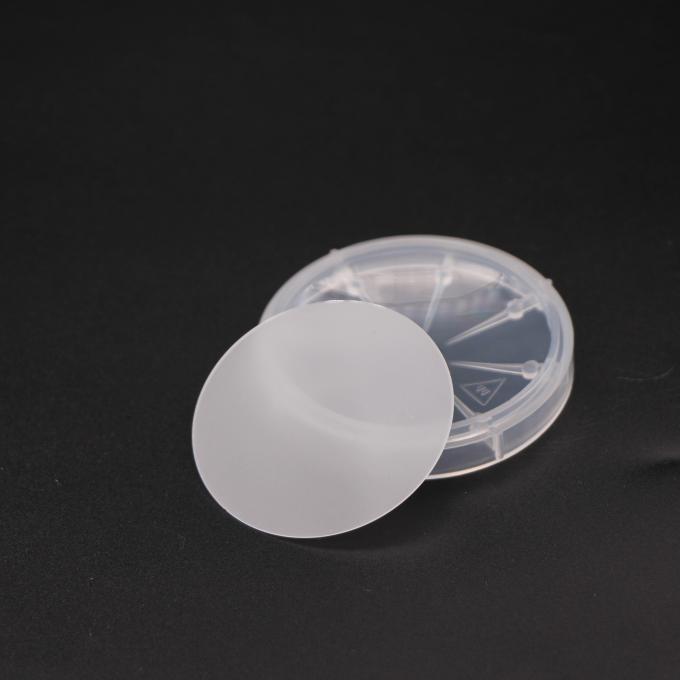

Spezifikation der LiNbO3-Wafer:
| Orientierung | X- und Z-Schnitt ± 0,2° |
| Durchmesser | 50.8 mm/76,2 mm/100 mm ±0,3 mm |
| Orientierung Flat ((OF) | 22 mm ±2 mm/32 mm ±2 mm senkrecht auf X ±0,2° |
| Zweite Referenz.Flat ((RF) | Cw225°±0,5° von OF Cw315°±0,5° von OF |
| Stärke | 250um/500um/1000um ±5um oder mehr |
| Oberflächenqualität | Doppelseitig poliert; S/D:20/10 |
| TTV | ≤10um |
| WARP | ≤ 50 μm |
| Curie-Temperatur | 1142°C ± 0,7°C |
| Brechungsindex | n.=2.2878±0.0002 n.=2.2033±0.0002 Prismakopplungsmethode@632.8nm |
| Grenzbefeln | Rand Rundwind |
