| Markenbezeichnung: | Crystro |
| Modellnummer: | Die in Artikel 4 Absatz 1 Buchstabe a genannten Angaben sind zu beachten. |
| MOQ: | 1pc |
| Preis: | USD 20~200/pc |
| Lieferzeit: | 4 bis 5 Wochen |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram, PayPal |

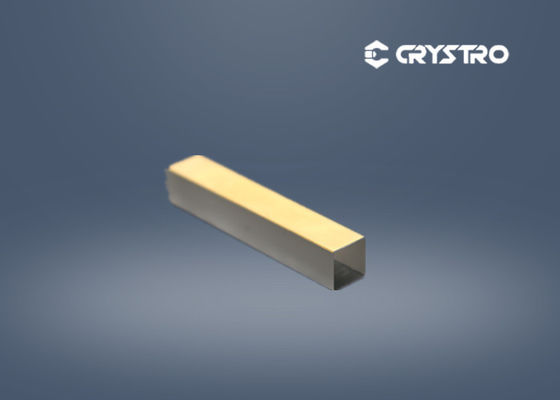

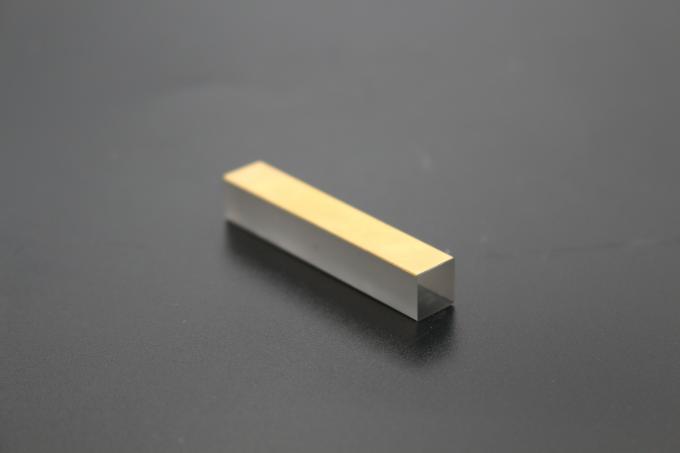

9 X 9 X 25 mm LiNbO3 Kristall für EO Q Schalter
LiNbO3ist auch weit verbreitet als elektrooptische Modulatoren und O-Schalter für Nd: YAG, Nd: YLF und Ti: Sapphire Laser sowie als Modulatoren für Glasfaser.In der folgenden Tabelle sind die Spezifikationen eines typischen LiNbO aufgeführt.3Die elektroptischen Koeffizienten von LiNbO werden von den Querschnitts-E-O-Switch-Systemen verwendet, bei denen das Licht sich in der Z-Achse ausbreitet.3sind:33= 32 pm/V, r31= 22 Uhr/V, r22= 6,8 pm/V bei niedriger Frequenz und r33= 31 pm/V, r31= 8,6 pm/V, r22= 3,4 pm/V bei hoher elektrischer Frequenz.π=λd/no3γc1, γc= (n)E/no)3γ33-γ13.
Sowohl reine LN- als auch MgO-doppierte LN-Kristalle (MgO:LN) mit Goldbeschichtung an den Seitenflächen der Elektroden sind erhältlich
Crystro bietet:
Spezifikationen der LN-EO-Komponenten:
| Wellenfrontverzerrung: | Weniger als λ/8 @ 633 nm |
| Abmessungsgrenze: | (W+/-0,1 mm) x (H+/-0,1 mm) x (L+0,5/-0,1 mm) |
| Klarer Durchgang: | > 90% Zentralfläche |
| Flachheit: | λ/8 @ 633 nm |
| Oberflächenqualität: | Schrauben/Gruben 10/5 pro MIL-O-13830A |
| Parallelismus: | mehr als 20 Bogensekunden |
| Vertikalisierung: | 5 Bogenminuten |
| Winkel Toleranz: | Δθ < 0.5o, Δφ < 0.5o |
LiNbO3Spezifikationen des Q-Schalters:
| Größe | 9 x 9 x 25 mm3oder 4 x 4 x 15 mm3 |
| Andere Größen sind auf Anfrage erhältlich | |
| Toleranz der Größe | Z-Achse: ± 0,2 mm |
| X- und Y-Achse: ± 0,1 mm | |
| Chanfer | weniger als 0,5 mm bei |
| Genauigkeit der Orientierung | Z-Achse: < ± 5′,X-Achse und Y-Achse: < ± 10′ |
| Parallelismus | < 20′′ |
| Beenden Sie. | 10/5 Kratzer/Gräben |
| Flachheit | λ/8 bei 633 nm |
| AR-Beschichtung | R < 0,2% @1064 nm |
| Elektroden | Gold/Chrom auf X-Flächen |
| Wellenfrontverzerrung | < λ/4 @633 nm |
| Aussterbungsquote | > 400:1 @ 633 nm, φ 6 mm Lichtstrahl |
