| Markenbezeichnung: | Crystro |
| Modellnummer: | Die in Artikel 4 Absatz 1 Buchstabe a genannten Angaben sind zu beachten. |
| MOQ: | 1pc |
| Preis: | USD 20~200/pc |
| Lieferzeit: | 4 bis 5 Wochen |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram, PayPal |

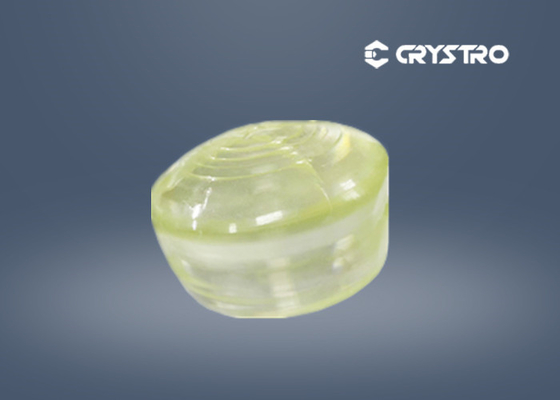

LiTaO3 Oberflächenakustische Welle Einkristallwafer für SAW-Filter
Lithium Tantalat (LT, LiTaO3) hat einzigartige Eigenschaften, die als Material in elektrooptischen und akustisch-optischen Anwendungen verwendet werden.Geräte für Schallwellen, piezoelektrische Wandler und piezoelektrische Sensoren.Die 36° und 42° Schnitte von Lithium-Tantalat haben eine breite Verbreitung für den Telekommunikations-Handset-Markt für Mobiltelefone bei Frequenzen von 800 bis 2100 MHz gezeigtDiese Orientierungen zeigen eine optimierte Bandbreite/Einsatzverlust-Kompromißstellung in der Leistung und dominieren den immer größer werdenden Verkauf von Mobiltelefonen.
Anwendung:Lithium-Tantalat (LT) wird als SAW-Gerät verwendet, das elektromagnetische Wellen abschirmt und nur bestimmte Frequenzen aufnimmt.einschließlich Mobiltelefone und TV- und VTR-Tuner.
Die von Crystro.LiTaO3-Lithium-Tantalat-Kristalle haben eine Reinheit von > 99,99%.
Grundlegende Eigenschaften von LiTaO3:
| Kristallstruktur | Trigonal, Raumgruppe R3c, Punktgruppe 3m |
| Zellparameter | a=5,154Å,c=13,781Å |
| Schmelzpunkt | 1650°C |
| Curie-Temperatur | 607°C |
| Mohs-Härte | 5.5 |
| Dichte | 70,46 g/cm3 |
| Dielektrische Konstanten | ε11/ε0:51.7 |
| ε33/ε0:44.5 | |
| Koeffizienten der elastischen Steifigkeit | CE11:2.33(×1011N/m2) |
| CE33:2.77(×1011N/m2) | |
| Piezoelektrische Spannungskonstanten | d22:2.4(×10- 11Z/N) |
| d33:0.8(×10- 11Z/N) | |
| Übertragungsbereich | 400 bis 4500 nm |
| Elektrooptische Koeffizienten | r33= 30,4pm/V |
| Brechungsindex bei 632,8 nm | no= 2.176,nE= 2.180 |
Typische Spezifikationen:
Anmerkung:Andere Größen und Beschichtungen sind auf Anfrage erhältlich.
Verfügbare Kristallorientierungen: Z-Schnitt, X-Schnitt, Y-Schnitt
Typische Produktgrößen
mit einer Breite von mehr als 20 mm,
mit einem Durchmesser von bis zu 6 Zoll und einer Dicke von 50 mm

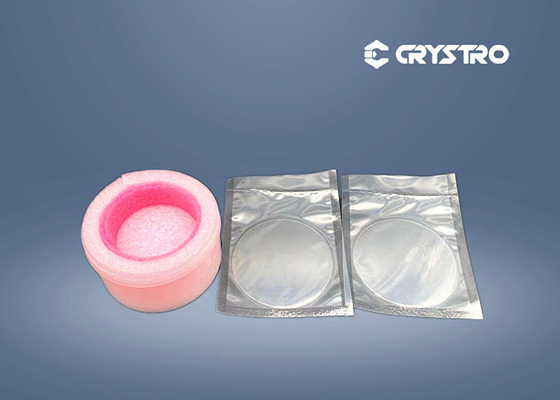

Kristallsubstrate/Wafer (einseitig oder doppelseitig poliert)
10 x 10 x 0,5 mm
2 Zoll Durchmesser x 0,2 mm Dicke
4 Zoll Durchmesser x 0,2 mm Dicke
| Spezifikationen | Flaschen | Wafer | ||
| Durchmesser | Φ3' | Φ4" | Φ3' | Φ4" |
| Länge oder Dicke (mm) | ≤ 100 | ≤ 50 | 0.2-0.5 | |
| Orientierung | 127.86° Y, 64° Y, 135° Y, X, Y, Z und andere Schnitte | |||
| Referenz.Flachrichtung | X, Y | |||
| Refer.Flachlänge | 22 ± 2 mm | 32 ± 2 mm | 22 ± 2 mm | 32 ± 2 mm |
| Vorseite Polieren | / | Spiegelpoliert 5-15 Å | ||
| Hinterseitige Lappung | / | 0.2-1.0 μm | ||
| Flachheit (μm) | / | ≤ 15 | ||
| Bogen (μm) | / | ≤ 25 | ||
Crystro kann auf Anfrage andere Wafergrößen und -spezifikationen anbieten.
