| Markenbezeichnung: | Crystro |
| Modellnummer: | Die in Artikel 4 Absatz 1 Buchstabe a genannten Angaben sind zu beachten. |
| MOQ: | 1pc |
| Preis: | USD 20~200/pc |
| Lieferzeit: | 4 bis 5 Wochen |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram, PayPal |
NLO Lithiumniobat Nolineare optische Kristalle für die optische Kommunikation
LiNbO3 (Lithiumniobat) -Kristall wird weit verbreitet als Frequenzverdoppler für Wellenlängen > 1 mm und optische Parameter-Oszillatoren (OPOs) mit einer Wellenlänge von 1064 nm verwendet.Aufgrund seiner großen elektrooptischen und akustoptischen Koeffizienten.
Sowohl reine LN- als auch MgO-doppierte LN-Kristalle (MgO:LN) mit Goldbeschichtung an den Seitenflächen der Elektroden sind erhältlich
MgO-doppiertes LiNbO3 (MgO:LN) hat ähnliche lineare optische Eigenschaften wie reines LiNbO3, aber die photorefraktive Schadensschwelle ist viel höher.

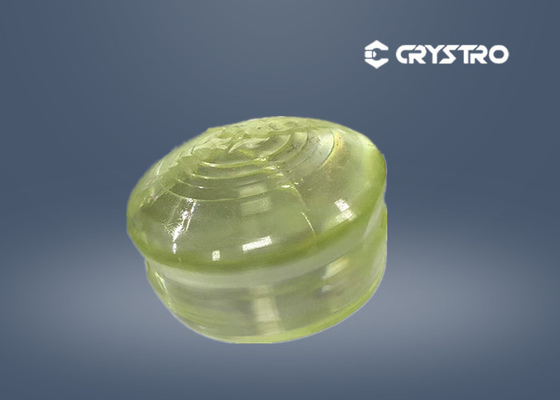

Die von Crystro.LiNbO3Kristallwird vonCzochralskiMethode. Der maximale Durchmesser erreicht 4 Zoll, es ist jetzt die größteGröße in dieser Akte, wirMagnetoptische Einzelkristalle wie GGG, SGGG, TGG, TSAG sind unsere Hauptprodukte.
Crystro bietet:
Grundprinzipien von LiNbO3:
| Kristallstruktur | Trigonal, Raumgruppe R3c, Punktgruppe 3m |
| Schmelzpunkt | 1253°C |
| Mohs-Härte | 5 |
| Dichte | 40,64 g/cm3 |
| Schönheit | Keine |
| Optische Homogenität | ~ 5x10- 5/cm |
| Transparenzbereich | 420 bis 5200 nm |
| Absorptionskoeffizient | ~ 0,1%/cm @1064 nm |
| Brechungswerte bei 1064 nm | nE= 2.146, no= 2,220@1300nm nE= 2.156, no=2,232@1064nm nE= 2.203, no=2,286@632,8 nm |
| Wärmeexpansionskoeffizienten (bei 25°C) | Siehe auch:2.0x10-6- Ich weiß nicht.2.2x10-6/K |
| Koeffizienten der Wärmeleitfähigkeit | 38 W/m/K bei 25°C |
| Wärmeoptische Koeffizienten | no/dT=-0,874 x 10-6/K bei 1,4 μm dnE/dT=39.073 x 10-6/K bei 1,4 μm |
| Die Sellmeiergleichungen (λ in μm) | no2= 4,9048+0,11768/(λ2-0.04750) -0.027169λ2nE2= 4,5820+0,099169/(λ2-0,04443) -0,02195λ2 |
Crystro bietet:
| LiNbO3 mit optischer Qualität | LiNbO3 der SAW-Klasse | |
| Orientierung | X-Schnitt, Z-Schnitt (+/- 0,2°) | Z-Schnitt, Y-Schnitt, |
| Y-Schnitt 36°, Y-Schnitt 64°, Y-Schnitt 128° | ||
| Primärorientierung Flat | 22 mm+/-2 mm (3 Zoll) | 22 mm+/-2 mm (3 Zoll) |
| 32 mm+/-2 mm (4 Zoll) | 32 mm+/-2 mm (4 Zoll) | |
| Standardgröße | φ3 (± 76,2 mm) +/- 0,3 mm | φ3" (76,2 mm) +/- 0,3 mm |
| φ4" (100 mm) +/- 0,3 mm | φ4" (100 mm) +/- 0,3 mm | |
| φ6" (150 mm) +/- 0,3 mm | φ6" (150 mm) +/- 0,3 mm | |
| 10x10 mm +/- 0,1 mm | 10x10 mm +/- 0,1 mm | |
| Oder andere | Oder andere | |
| Stärke | 500 μm +/-20 μm | 500 μm +/-20 μm |
| 1000 μm +/-20 μm | 1000 μm +/-20 μm | |
| 350 μm +/-20 μm | 350 μm +/-20 μm | |
| Polstern | Einfach oder auf beiden Seiten poliert | Einfach oder auf beiden Seiten poliert |
| Oberflächenbearbeitung: 20/10 oder 10/5 | Oberflächenbearbeitung: 20/10 oder 10/5 | |
| TTV | ≤10um | ≤10um |
| Curie-Temperatur | 1142°C +/- 0,7°C | 1142°C +/- 3°C |
| Kanten- und Kantenräder | Runden der Kanten | Runden der Kanten |
