| Markenbezeichnung: | Crystro |
| Modellnummer: | CR220129-08 |
| MOQ: | 1pc |
| Preis: | USD 20~200/pc |
| Lieferzeit: | 4 bis 5 Wochen |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram, PayPal |

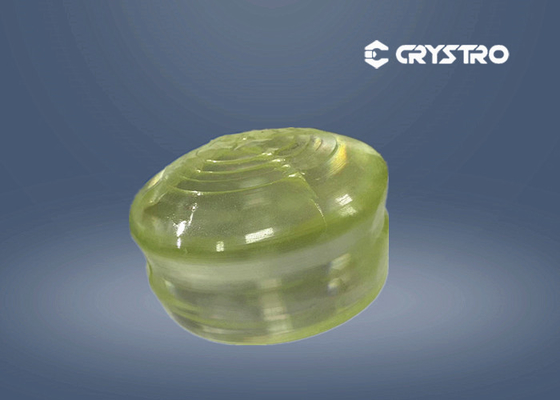

SAW-Klasse LiNbO3 Einzelkristall für akustisch-optische Geräte
Die von Crystro.LiNbO3Kristallwird vonCzochralskiMethode. Der maximale Durchmesser erreicht 4 Zoll, es ist jetzt die größteGröße in dieser Akte, wirMagnetoptische Einzelkristalle wie GGG, SGGG, TGG, TSAG sind unsere Hauptprodukte.
LiNbO3 ist ein nichtlinearer optischer Kristall, der in Parametroschwingern, Frequenzverdoppelungen, akustisch-optischen Geräten und optischen Modulatoren weit verbreitet ist.MgO-doppiertes LiNbO3 kann effektiv die Schadensschwelle des LiNbO3-Kristalls erhöhen.
Sowohl reine LN- als auch MgO-doppierte LN-Kristalle (MgO:LN) mit Goldbeschichtung an den Seitenflächen der Elektroden sind erhältlich
MgO-doppiertes LiNbO3 (MgO:LN) hat ähnliche lineare optische Eigenschaften wie reines LiNbO3, aber die photorefraktive Schadensschwelle ist viel höher.
Crystro bietet:
LiNbO3 Kristall Anwendungen:
1. Pockels Zellen
2. Q-Schalter
3. Phasenmodulatoren
4. Oberflächenakustische Wellenwaffen
Grundprinzipien von LiNbO3:
| Wachstumsmethode | Czochralski-Methode |
| Kristallstruktur | Trigonalsystem |
| Gitterkonstante | a=b=5,148Å c=13,863 Å |
| Schmelzpunkt | 1250°C |
| Curie-Temperatur | 1142 °C |
| Dichte | 40,64 g/cm3 |
| Mohs-Härte | 5 |
| Spektraler Übertragungsbereich | 0.4-2.9um |
| Brechungsindex | Nr. = 2,286 ne = 2,203 (632,8 nm) |
| Nichtlinearer Koeffizient | D33 ist 34.45, d31=d15=5.95, d22=13,07 (PMV)- Nein.) |
| Elektrooptischer Koeffizient | G13=8.6,γ22=3.4,γ33=30.8,γ51=28.0,γ22=6.00 (pmv)- Nein.) |
| Spektraler Übertragungsbereich | 370 - 5000 nm > 68% (632,8 nm) |
| Koeffizient der thermischen Ausdehnung | A11=15,4 x 10-6/k, a33 = 7,5 x 10-6/k |
| LiNbO3 mit optischer Qualität | LiNbO3 der SAW-Klasse | |
| Orientierung | X-Schnitt, Z-Schnitt (+/- 0,2°) | Z-Schnitt, Y-Schnitt, |
| Y-Schnitt 36°, Y-Schnitt 64°, Y-Schnitt 128° | ||
| Primärorientierung Flat | 22 mm+/-2 mm (3 Zoll) | 22 mm+/-2 mm (3 Zoll) |
| 32 mm+/-2 mm (4 Zoll) | 32 mm+/-2 mm (4 Zoll) | |
| Standardgröße | φ3 (± 76,2 mm) +/- 0,3 mm | φ3" (76,2 mm) +/- 0,3 mm |
| φ4" (100 mm) +/- 0,3 mm | φ4" (100 mm) +/- 0,3 mm | |
| φ6" (150 mm) +/- 0,3 mm | φ6" (150 mm) +/- 0,3 mm | |
| 10x10 mm +/- 0,1 mm | 10x10 mm +/- 0,1 mm | |
| Oder andere | Oder andere | |
| Stärke | 500 μm +/-20 μm | 500 μm +/-20 μm |
| 1000 μm +/-20 μm | 1000 μm +/-20 μm | |
| 350 μm +/-20 μm | 350 μm +/-20 μm | |
| Polstern | Einfach oder auf beiden Seiten poliert | Einfach oder auf beiden Seiten poliert |
| Oberflächenbearbeitung: 20/10 oder 10/5 | Oberflächenbearbeitung: 20/10 oder 10/5 | |
| TTV | ≤10um | ≤10um |
| Curie-Temperatur | 1142°C +/- 0,7°C | 1142°C +/- 3°C |
| Kanten- und Kantenräder | Runden der Kanten | Runden der Kanten |
Video
|
|
