| Markenbezeichnung: | Crystro |
| Modellnummer: | Die in Artikel 4 Absatz 1 Buchstabe a genannten Angaben sind zu berücksichtigen. |
| MOQ: | 1pc |
| Preis: | USD 20~200/pc |
| Lieferzeit: | 4 bis 5 Wochen |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram, PayPal |

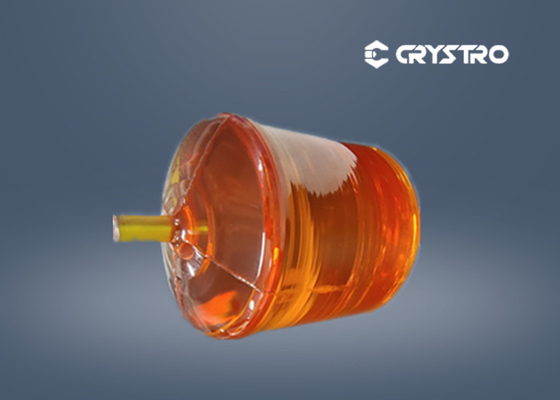

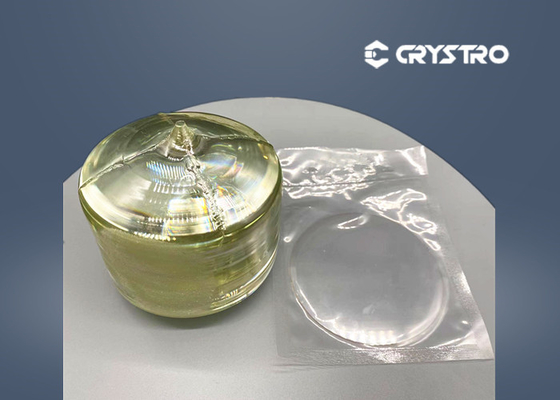

Lithiumniobat Wafer MgO Er Fe Doped LT Optische Qualität
LiNbO3 ist ein nichtlinearer optischer Kristall, LiNbO3 mit MgO kann die Schadensschwelle des LiNbO3-Kristalls effektiv erhöhen.
Lithiumniobat-Kristalle (LiNbO3) werden in der optischen Kommunikation, der Informationsverarbeitung, der integrierten Optik, der Bildspeicherung, der Harmonieerzeugung, der Frequenzverdoppelung,Parameterschwingungen, Frequenzmultiplikation von 1064nm-Lasern und Vierfachfrequenzphasen-Matching-Gerät usw.
Crystro bietet:
Grundprinzipien von LiNbO3:
| Wachstumsmethode | Czochralski-Methode |
| Kristallstruktur | Trigonalsystem |
| Gitterkonstante | a=b=5,148Å c=13,863 Å |
| Schmelzpunkt | 1250°C |
| Curie-Temperatur | 1142 °C |
| Dichte | 40,64 g/cm3 |
| Mohs-Härte | 5 |
| Spektraler Übertragungsbereich | 0.4-2.9um |
| Brechungsindex | Nr. = 2,286 ne = 2,203 (632,8 nm) |
| Nichtlinearer Koeffizient | D33 ist 34.45, d31=d15=5.95, d22=13,07 (PMV)- Nein.) |
| Elektrooptischer Koeffizient | G13=8.6,γ22=3.4,γ33=30.8,γ51=28.0,γ22=6.00 (pmv)- Nein.) |
| Spektraler Übertragungsbereich | 370 - 5000 nm > 68% (632,8 nm) |
| Koeffizient der thermischen Ausdehnung | A11=15,4 x 10-6/k, a33 = 7,5 x 10-6/k |
Crystro bietet:
| Material | 3" 4" 6" 8" LN-Wafer (Säge/optische Qualität) |
| Orientierung | X / Z / Y41 ° / Y64 ° / Y128 ° / YZ / YX oder angepasst |
| Curie-Temp | 1142°C ± 3°C |
| Doping mit | Er, MgO, ein- oder doppelt doppiert erhältlich |
| Oberflächenveredelung |
Ein- oder Doppelseitige Polierung (DLP/SLP/SSP/DSP alle verfügbar) |
| Stärke | 0.18/0.25/0.35/0.50/1.00 + mm |
| TTV | < 1 bis 5 μm |
| Bogen | ± (25 μm ~ 40 μm) |
| Warpgeschwindigkeit | <= 35 μm |
| LTV (5mm x 5mm) | < 1,5 mm |
| PLTV ((< 0,5um) | ≥ 98% (5 mm*5 mm) ohne 2 mm Kante |
| Grenze | Komplett mit SEMI M1.2@ mit GC800#.regelmäßig in C getippt |
| Orientierungsflächen | auf Anfrage verfügbar |
| Polierte Seite Ra | Grobheit Ra<=5A |
| Rückseite Kriterien | Rauheit Ra:0.5-1.0 μm GC#1000 |
| Runden der Kante | Konform mit der SEMI-M1.2-Norm/Verweis auf IEC62276 |
| Risse, Sägemarken, Flecken |
Keine |
Video
|
