Piezoelektrische Effektkristalle
Created with Pixso. Piezo LiNbO3 LiTaO3 Wafer für Halbleiter POI und MEMS

Piezo LiNbO3 LiTaO3 Wafer für Halbleiter POI und MEMS

Markenbezeichnung: Crystro
Modellnummer: Die in Absatz 1 genannten Bedingungen gelten nicht.
MOQ: 1pc
Preis: USD 20~200/pc
Lieferzeit: 1-4weeks
Zahlungsbedingungen: T/T, Western Union, MoneyGram, PayPal
Einzelheiten
Herkunftsort:
China
Zertifizierung:
SGS/COC
Material:
angepasste Piezo-LiNbO3-LiTaO3-Wafer für Halbleiter-POI und MEMS
Durchmesser:
2 Zoll-8 Zoll
Crsytal:
LiNbO3 /LiTaO3 /Qurtz
Anwendungen:
Akustische Oberflächenwellengeräte
Transparenz-Strecke:
400 ¥ 5000 nm
Beenden Sie.:
DSP, SSP
Zertifizierung:
ISO:9001, ISO:14001
Orientierung:
X-112°Y, 36°Y, 42°Y±0.5
Verpackung Informationen:
Transparenter sauberer Kasten
Versorgungsmaterial-Fähigkeit:
20000 Stück pro Monat
Hervorheben:

angepasste LiTaO3-Wafer

,

Halbleiter POI LiTaO3-Wafer

,

Halbleiter-MEMS-LiTaO3-Wafer

Beschreibung des Produkts

angepasste Piezo-LiNbO3-LiTaO3-Wafer für Halbleiter-POI und MEMS

Crystro kann anpassenOberflächenakustische piezoelektrische Wafer, einschließlich:

Lithium-Niobat, Lithium-Tantalat, Quarzkristall, wie gewünschte Schneidrichtung und Größe, unsere piezoelektrischen Effektkristalle werden nach Czochralski-Methode angebaut.Wir können Größe und Spezifikationen anpassen.,Rohheit < 0,5 nm.
Dia 3", 4", 6" Wafer sind alle nach Bedarf erhältlich.


Crystro verfügt über einen Corning Flatmaster 200 Profiler, Lasermarkierungsgeräte, AOI und eine 6-stufige Reinigungslinie.



Crystro bietet:



Ausgezeichnete photoelektrische Eigenschaft
Hohe Schadensschwelle
Hohe Curie-Temperatur

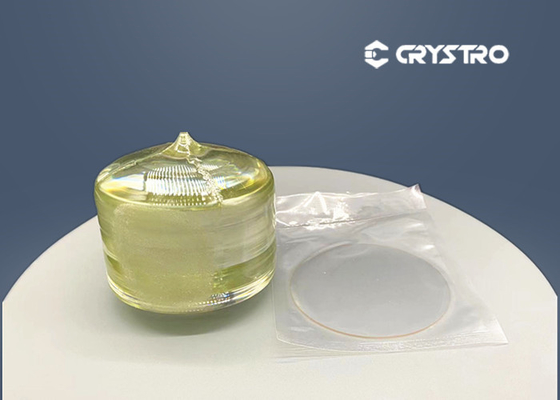

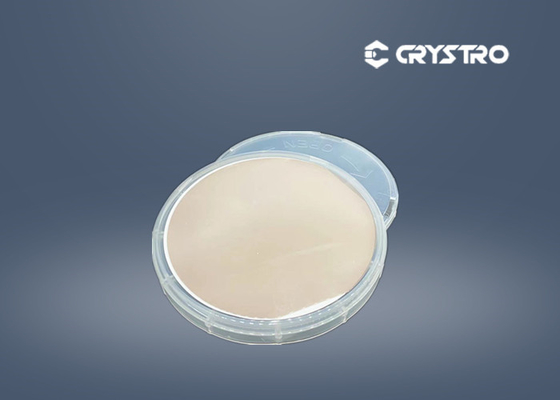

Piezo LiNbO3 LiTaO3 Wafer für Halbleiter POI und MEMS 0


Grundlegende Eigenschaften von LiTaO3:



Material Lithiumniobat Lithiumantalat Quarzkristall
Durchmesser / Größe 3°, 4°, 6°, 8°. 3°, 4°, 6°. 3 ′′, 4 ′′, 5 ′′, 6 ′′, 8 ′′
Schnittart X / Y / Z X / Y-Z / X-112Y X / Y / Z
36Y / 64Y/128Y 28 Jahre. 36Y / 42Y AT / ST / DT
Oberflächenbearbeitung Doppelseitiges Polieren / Einzigartig Seitenpolster
Stärke 0.25mm / 0.35mm / 0.50mm / 1.00mm / 2.00mm
TTV < 5m
PLTV > 98% (5 mm*5 mm)
LTV < 1,5m
Verbeugen -25um < Bogen < +25um
Warpgeschwindigkeit < 30um
Grobheit Ra<0,5 nm, Ra<1 nm
Die Curie-Temperatur. 1142°C ± 2°C 605 °C ± 2 °C 573°C
Randprofil Runder Boden, "C"-Form
Wohnungen 22 ± 2 mm, 32,5 ± 2 mm, 47,5 ± 2 mm, 57,5 ± 2 mm, Kerbe
Nach Anfrage
Drogen mit Er, MgO Fe mit oder ohne Saatgut
Vorderseite Grobheit Ra<= 10A
Rückseite Grobheit Ra: 0,2-0,7um GC#1000, GC#2000
Aussehen Keine Risse, Säge, Flecken
Einziger Domäne Abschluss der Polarisierung / Verringerung Kein Stress
