| Markenbezeichnung: | Crystro |
| Modellnummer: | JCR200404-01 |
| MOQ: | 1pc |
| Preis: | USD 20-100/pc |
| Lieferzeit: | 3-4 Wochen |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram, PayPal |

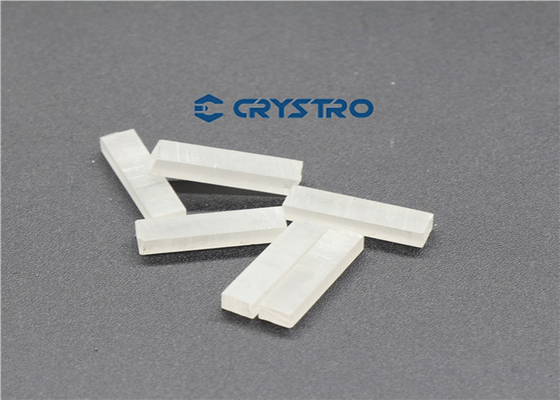

Terbium-Gallium-Granat TGG Magnetooptischer Kristall für optische Isolatoren
Magnetooptischer Kristall Terbium Gallium Garnet (TGG) für optische Isolationsvorrichtungen
Terbium Gallium Garnet (TGG) ist das richtige Kristallmaterial für Farady-Geräte.Die Polarisierung eines Lichtstrahls durch den Rotator macht Rotation.
Der optische Isolator ist ein Faraday-Rotator, der zwischen zwei geeignet ausgerichteten Polarisatoren eingestellt ist, sodass ein Lichtstrahl nur in eine Richtung hindurchgehen kann.TGG hat eine Kombination aus ausgezeichneten Eigenschaften wie große Verdet-Konstante, geringer Lichtverlust, hohe Wärmeleitfähigkeit und hohe Lichtschadensschwelle, was es zu einem einzigartigen Material für Faraday-Geräte macht, das sich besonders für YAG-Laser und Ti: Saphir-Tuninglaser eignet,mit einer Leistung von mehr als 50 W und.
Der magnetoptische Kristall TGG ist ein optimales Material für Faraday-Geräte im Bereich von 400 nm bis 1100 nm, ausgenommen 470 nm bis 500 nm.Der Faraday-Rotator besteht aus einem TGG-Stab, der in einen speziell entwickelten Magneten eingebunden istDer Rotationssinn der Polarisierung eines Lichtstrahls, der durch den Rotator geht, hängt nur von der Richtung des Magnetfeldes ab und nicht von der Ausbreitungsrichtung des Lichtstrahls.
Die Drehrichtung hängt nur von der Richtung des Magnetfeldes ab und nicht von der Ausbreitungsrichtung des Lichtstrahls.Der optische Isolator besteht aus einem 45-Grad-Rotator zwischen zwei geeignet angeordneten Polarisatoren, die einen Lichtstrahl nur in eine Richtung passieren lassenMit einer Kombination aus exzellenten Eigenschaften wie hoher Grünkonstante, geringem Lichtverlust, hoher Wärmeleitfähigkeit und hoher Lichtschadensschwelle ist TGG das einzigartige Material für Farady-Geräte.Es wird weit verbreitet für YAG-Laser und Ti: Saphir-Abstimmlaser, Ringlaser usw.
Eigenschaften:
Anwendungen:
Faraday-Rotator;
Optischer Isolator.
Hauptmerkmale:
| Chemische Formel | Tb3- Ich weiß.5O12 |
| Lattic-Parameter | a=12,355Å |
| Wachstumsmethode | Czochralski |
| Dichte | 70,13 g/cm3 |
| Mohs-Härte | 8.0 |
| Schmelzpunkt | 1725°C |
| Brechungsindex | 1.954 bei 1064 nm |
CRYSTRO liefert TGG-Kristalle mit:
| Orientierung | [111] innerhalb von ±15 Bogenmin |
| Verzerrung der Wellenfront | < 1/8 Welle |
| Aussterbungsquote | > 35 dB |
| Durchmesser Toleranz | Der Wert der in Anhang I der Verordnung (EG) Nr. 396/2005 aufgeführten Erzeugnisse darf nicht überschreiten den in Anhang I der Verordnung (EG) Nr. 396/2005 genannten Höchstwerten. |
| Längentoleranz | Einheitliche Prüfungen |
| Schaum | 0.10mm@45o |
| Flachheit | < 1/10 Welle bei 633 nm |
| Parallelismus | < 30 Bogensekunden |
| Vertikalisierung | < 5 Bogenmin |
| Oberflächenqualität | 10/5 Abkratzen/Gruben |
| AR-Beschichtung | < 0,2% |
| Große Kristallgrößen | 20,0 - 76 mm Durchmesser |
Video
Video
Video
Video
Video
|
|
