| Markenbezeichnung: | Crystro |
| Modellnummer: | JCR200608-02 |
| MOQ: | 1pc |
| Lieferzeit: | 3-4 Wochen |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram, PayPal |

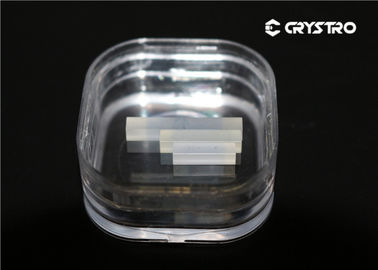

TSAG-Kristalle für Faraday-Isolator mit geringer Absorption als TGG-Kristalle
Beschreibung:
TSAG Faraday Kristall ist ein idealer magnetoptischer Kristall, der hauptsächlich im Wellenlängenbereich von 400-1600 Nanometer, nämlich im sichtbaren und Infrarotband, verwendet wird.TSAG ist ein unverzichtbarer Kristall für die nächste Generation von Hochleistungslasern aufgrund seiner Vorteile bei hoher KonstanteIm Vergleich zu TGG ist die Verdet-Konstante bei 1064 nm TSAG um 20% höher und die Absorption um 30% geringer.Die optischen und scintillierenden Eigenschaften des TSAG-Kristalls (Tb3Sc2Al3O12) wurden untersucht., und die Fähigkeit, als Scintillatorbildschirm verwendet zu werden, wurde gezeigt.
Eigenschaften:
Große Verdet-Konstante ((48 radT-1m-1 bei 1064 nm), etwa 20% höher als bei TGG;
Niedrige Absorption (< 3000 ppm/cm bei 1064 nm), etwa 30% geringer als bei TGG
Hochleistungssicherung;
Niedrige thermisch induzierte Zweibrüchigkeit;
Der Isolator wird kleiner.
Anwendungen:
Faraday-Isolator auf Basis von TSAG-Kristallen für Hochleistungslaser
In this study a Faraday isolator based on a new magneto-active medium - TSAG crystal - providing an isolation ratio of more than 30 dB at laser power up to 500 W has been constructed for the first time. Measurements and estimations demonstrate that with the expected reduction in the absorption coefficient of grown crystals and the use of optimal orientation of crystallographic axes it would be possible to construct a traditional FI for a laser power of more than 1 kilowatt.
Anwendungen für Bildgebung:Szintillierungseigenschaften von TSAG-Kristall für Bildgebungsanwendungen
Die optischen und scintillierenden Eigenschaften des TSAG-Kristalls (Tb3Sc2Al3O12) wurden untersucht und die Fähigkeit zur Verwendung als Scintillatorschirm gezeigt.einige Emissionslinien aufgrund von Tb3+ 4f-4f-Übergängen von 500 bis 700 nm erschienenDie Quantenerträge von TGG und TSAG betrugen 6,5 bzw. 50,9%.und die Emissionswellenlängen waren die gleichen wie in PL-SpektrenDie Szintillationsabbruchzeiten von TSAG betrugen 678 μs.
Hauptmerkmale:
| Übertragbarkeitsbereich (bulk/uncoated) | 400 bis 1600 nm |
| Kristallstruktur | Kubik, Raumgruppe Ia3d |
| Chemische Formel | Tb3Sc2Al3O12 |
| Gitterparameter | a=12,3Å |

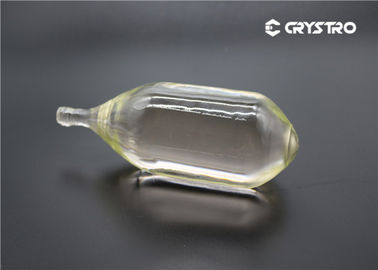

| Wachstumsmethode | Czochralski |
| Dichte | 50,91 g/cm3 |
| Schmelzpunkt | 1970°C±10°C |
CRYSTRO liefert TGG-Kristalle mit:
| Orientierung | ± 15′ |
| Wellenfrontverzerrung | < λ/8 |
| Aussterbungsquote | > 30 dB |
| Durchmesser Toleranz | +/- 0,05 mm |
| Längentoleranz | +/- 0,1 mm |
| Schaum | 0.1 mm @ 45° |
| Flachheit | < λ/10 bei 633 nm |
| Parallelismus | Die Nummern 3 und 4 gelten nicht. |
| Vertikalisierung | < 5′ |
| Oberflächenqualität | 10/5 |
| AR-Beschichtung | < 0,3% @ 1064 nm |
