| Markenbezeichnung: | Crystro |
| Modellnummer: | Die in Artikel 4 Absatz 1 Buchstabe a genannten Angaben sind zu beachten. |
| MOQ: | 1pc |
| Lieferzeit: | 4-5weeks |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram, PayPal |

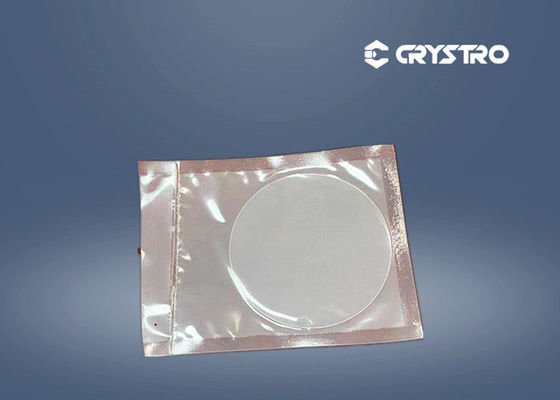

4 Zoll Durchmesser 500 μm Dicke GSGG Substrate
Gadoliniumgalliumgarnet (GGG) ist ein spezielles Substrat für magnetoptische Flims.und der Kernbestandteil ist ein YIG- oder BIG-Film, der im Magnetfeld platziert ist- Verschiedene tangentielle GGG-Einzelkristallsubstrate können mit dem Gitter solcher magnetoptischen Materialien abgestimmt werden, wodurch das erfolgreiche epitaxielle Wachstum von YIG- und BIG-Filmen gewährleistet wird.Der gute KörperDie mechanische und chemische Stabilität von GGG sorgt auch für die Anforderungen des Substrats im Prozeß der Filmperparation.
| Eigenschaften von Kristallen | ||
| Kristallwachstumsmethode | Czochralski | |
| Kristallwachstumsorientierung | (100), (111) | |
| Höchstgröße | 3 Zoll Durchmesser | |
| - Abweichungen | Dopands auf Anfrage | |
| Kristallographische Eigenschaften | ||
| Kristallographische Struktur | Kübel | |
| a = 12,383 Å | ||
| a = 12,505 ÅGHG | ||
| Mineralogische | Granat | |
| Zwillingsstruktur | Das ist perfekt. | |
| Farbe | Farblos /Bräunlich SGGG | |
| Physikalische Eigenschaften | ||
| Dichte | 70,09 g/cm3 | |
| Schmelzpunkt | 1730 °C | |
| Härte | 7.5 (Mohs) | |
| Dielektrische Konstante | 30 | |
| Dielektrische Verlusttangente (10 GHz) | ca. 3,0 * 10_4 | |
| Optische Eigenschaften | ||
| Übertragungsbereich | 0.3 bis 7.0 mm | |
| Brechungsindex: | nd = 1,9708 bei 577 nm | |
Anwendung:
CRYSTRO liefert GGG-Kristall mit:
| Orientierung | <111> <100> innerhalb von ±15 Bogenmin |
| Verzerrung der Wellenfront | < 1/4 Welle@632 |
| Durchmesser Toleranz | ± 0,05 mm |
| Längentoleranz | ±0,2 mm |
| Schaum | 0.10mm@45o |
| Flachheit | < 1/10 Welle bei 633 nm |
| Parallelismus | < 30 Bogensekunden |
| Vertikalisierung | < 15 Bogenmin |
| Oberflächenqualität | 10/5 Abkratzen/Gruben |
| Offene Öffnung | > 90% |
| Große Kristallgrößen | 20,8 bis 76 mm Durchmesser |
