| Material: | Kristalle Elementaroperations-Gerät-Crystal Lithium Niobates LINBO3 | Schmelzpunkt: | 1253℃ |
|---|---|---|---|
| Dichte: | 4.64g/cm3 | Transparenz-Strecke: | 420-5200nm |
| Brechungskoeffizienten: | ne=2.156, no= 2.232@1064nm | Keil-Winkeltoleranz: | ±0.1° |
| FLACHHEIT: | λ/4 @632.8nm | AR-Beschichtung: | R<0.2% @1550nm±40nm |
| Markieren: | Elementaroperations-Gerät-Piezoeffekt-Kristalle,Gerät-Kristalle Elementaroperations-LiNbO3,Elementaroperations-Lithium-Niobat-Kristalle |
||

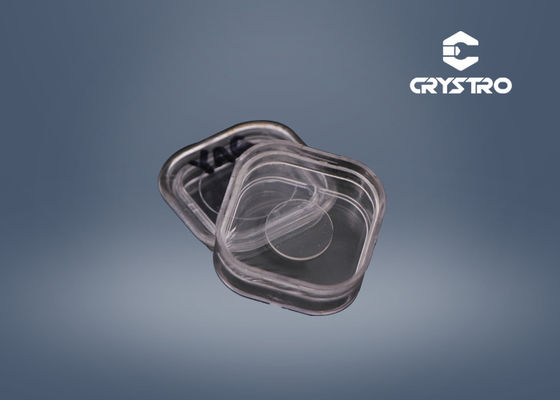

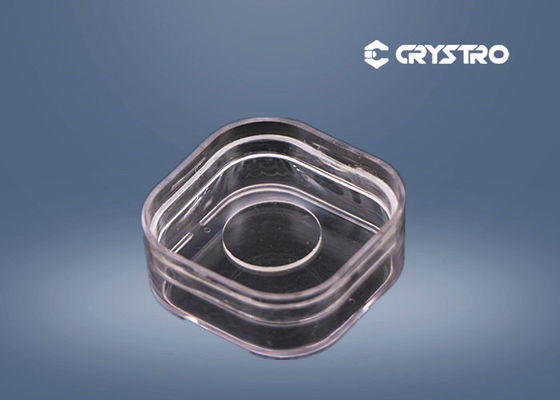

Kristalle Elementaroperations-Gerät-Crystal Lithium Niobates LINBO3
(Lithium-Niobat, LN) Kristall LiNbO3 ist ein negativer einachsiger Kristall und der gänzlich gekennzeichneten optischen Materialien. Mit seiner breiten Transparenzstrecke im sichtbaren und das mittel--infradred und die ausgezeichnete Chemikalie und die mechanische Stabilität, kann LN-Kristall als bifrengent Material für Anwendungen im Infrarot benutzt werden.
Mit seinen großen Galvano-Optikkoeffizienten ist breites optisches Transparenzfenster und Verfügbarkeit von hohen optischen Qualitätskristallen, Kristall LN (Lithium-Niobat) häufig das Material der Wahl für optische Modulation und des Q-Schalters an den fast-Infrarot- und Infrarotwellenlängen. Für Galvano-Optikmodulatoren (EOM) kann der Kristall mit Restdoppelbrechung ungleich null und dem maximierten effektiven Galvano-Optikkoeffizienten z-geschnitten mit null Restdoppelbrechung entlang der Richtung der Lichtausbreitung oder x-geschnitten sein. Für Q-Schalter ist der Kristall mit null Restdoppelbrechung gewöhnlich z-geschnitten und ein elektrisches Feld ist zur Richtung der Lichtausbreitung angewendetes Quer. Das piezoelektrische Klingeln in LN ist ein Nachteil bei hoher Wiederholfrequenz, aber kann mit richtigen piezoelectrically Dämpfung Entwürfen gewissermassen überwunden werden.
Grundlegende Eigenschaften von LiNbO3
| Crystal Sturucture | Trigonal, Raumgruppe R3c, Punktgruppe 3m |
| Schmelzpunkt | 1253℃ |
| Mohs-Härte | 5 |
| Dichte | 4.64g/cm3 |
| Zerfließen | Kein |
| Optische Homogenität | ~5x10-5/cm |
| Transparenz-Strecke | 420-5200nm |
| Absorptions-Koeffizient | ~0.1%/cm @1064nm |
| Brechungskoeffizienten an 1064nm | Ne =2.146, nein = 2.220@1300nm Ne =2.156, nein = 2.232@1064nm Ne =2.203, nein = 2.286@632.8nm |
| Thermische Expansions-Koeffizienten (an 25℃) | //a, 2.0x10-6/K //a, 2.2x10-6/K |
| Wärmeleitfähigkeits-Koeffizienten | 38 W/m/K an 25℃ |
| Thermische optische Koeffizienten | dno/dT =-0.874 x 10-6/Kbei1.4μm dne/dT =39.073 x 10-6/Kbei1.4μm |
| Die Sellmeier-Gleichungen (λ im μm) | keine 2=4.9048+0.11768/(λ2-0,04750)-0.027169λ2 Ne 2=4.5820+0.099169/(λ2-0,04443)-0.02195λ2 |
