| Markenbezeichnung: | Crystro |
| Modellnummer: | Die in Absatz 1 genannten Bedingungen gelten nicht. |
| MOQ: | 1pc |
| Preis: | USD 20~200/pc |
| Lieferzeit: | 4 bis 5 Wochen |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram, PayPal |

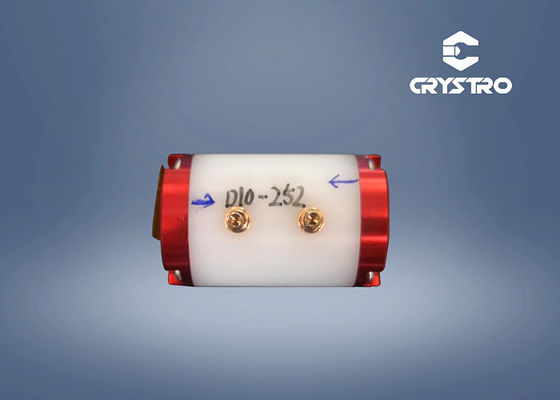

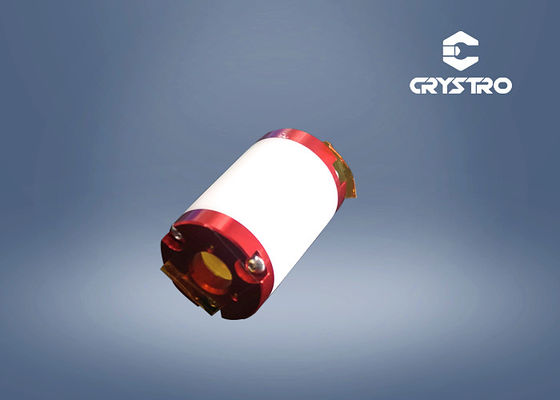

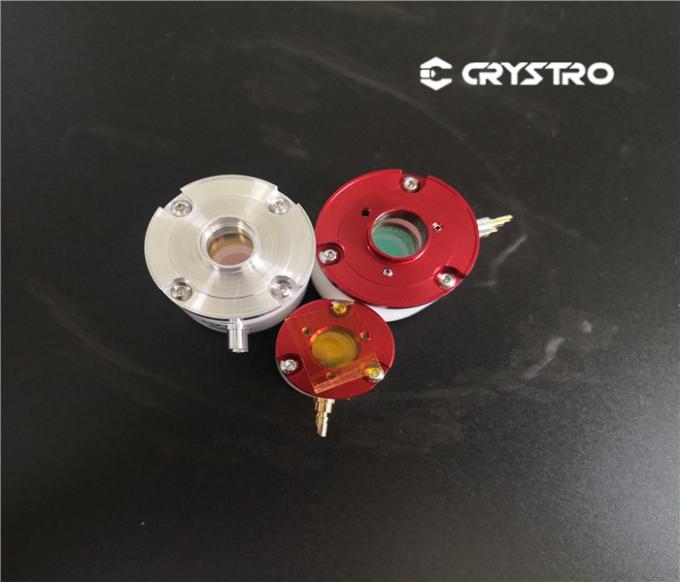

1064nm elektrooptische Q-Schalter Kristall DKDP Pockels Zellen
Der DKDP-Kristall ist ein einsachsiger Kristall mit ausgezeichneter optischer Qualität mit einem Auslöschungsverhältnis von > 2000:1 (gemessen mit einem 632 nm He-Ne-Laser) mit einer Wellenfrontverzerrung von 98%.Der elektrooptische Q-Switching-Kondensator von DKDP ist klein (ca. 3-5 pF), so dass die Aufstiegszeit kurz ist (< 0,5 ns) und während der Q-Schaltung ein schmaler Pulsschwerpunkt ausgegeben werden kann. Im Vergleich zu den am Markt weit verbreiteten elektrooptischen KristallenDKDP-Kristalle haben höhere SchadensschwellenDie Schadensschwelle beträgt > 1 GW/cm2 unter optischen Bedingungen mit einer Impulsbreite von 10 ns, einer Wellenlänge von 1064 nm und einer Wiederholungsfrequenz.
Vorteile:
Wellenfrontverzerrung: geringe Kapazität
Kurze Aufstiegszeit: ~3Pf
Hohe Durchlässigkeit: > 98%
Hohe Schadensschwelle: > 1 GW/cm2
Keine statische Doppelbrechung, keine photorefraktiven Schäden
Quarzfenster mit antireflexiver Beschichtung
Widerstandsfähig gegen Umgebungstemperatur-Schocks und hervorragende elektrooptische Leistung
Spezifikationen der DKDP-Pockels-Zelle:
| Aussterbungsquote | > 5000:1 |
| Wellenfrontverzerrung | < λ/8 @633 nm |
| Kapazität | nach unterschiedlichem Modell |
| Einwegoptische Übertragung | > 98% |
| Schadensschwelle | > 750 MW/cm2 @1064nm, 10ns 10Hz |
| Spektralbereich | 240 nm bis 1400 nm |
| Typischer Durchmesser der Blende |
8 mm bis 30 mm |
Typische Leistung @1064nm
| Typ | EOD-8Ga | EOD-8Gpa | EOD-10Ga | EOD-10Gpa | EOD-11Gpa | EOD-13Ga |
| Abmessung | Durchmesser 19*24 mm | Durchmesser 20*29 mm | Durchmesser 25,4*32 mm | Durchmesser 25,4*39 mm | Durchmesser 28*33 mm | Durchmesser 25,3*42,5 mm |
| Offene Öffnung | Durchmesser 8 mm | Durchmesser 8 mm | Durchmesser 10 mm | Durchmesser 10 mm | Durchmesser 11 mm | Durchmesser 13 mm |
| Einwegoptische Übertragung | > 98% | > 98% | > 98% | > 98% | > 98% | > 98% |
| Wellenfrontverzerrung | < λ/8 | < λ/8 | < λ/8 | < λ/8 | < λ/8 | < λ/8 |
|
Aussterben Verhältnis@1064nm |
> 5000:1 | > 5000:1 | > 5000:1 | > 5000:1 | > 5000:1 | > 5000:1 |
| λ/4 Spannung | 3200V+/-200V | 3200V+/-200V | 3200V+/-200V | 3200V+/-200V | 3200V+/-200V | 3200V+/-200V |
| Kapazität | < 4,5 pF | < 4,5 pF | < 5 pF | < 5 pF | < 6,5 pF | < 8 pF |
| Schadensschwelle | 750 MW/cm2@1064nm.10ns,10Hz | |||||
