| Markenbezeichnung: | Crystro |
| Modellnummer: | SGGG |
| MOQ: | 25pcs |
| Preis: | $89 |
| Lieferzeit: | 1-2 Wochen |
| Zahlungsbedingungen: | T/T |

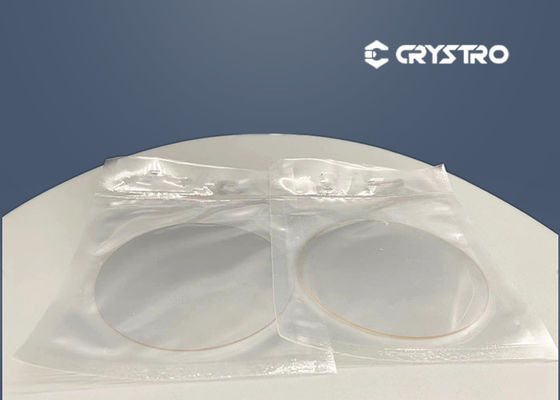

GSGG-Kristallwafer mit 3 Zoll Durchmesser für LPE-Wachstum Bi:RIG SGGG-Substrate
Unsere Einkristallsubstrate sind präzisionsgefertigt, um die höchsten Standards in fortschrittlichen Materialanwendungen zu erfüllen und bieten außergewöhnliche Qualität und Leistung. Diese speziell für den Einsatz in Spitzentechnologien entwickelten Substrate bilden eine grundlegende Plattform für Halbleiter-, Elektronik- und optische Geräte. Mit einer Dielektrizitätskonstante von 30 bieten diese Substrate hervorragende elektrische Isolationseigenschaften, was sie ideal für Hochfrequenz- und Mikrowellenanwendungen macht, bei denen ein stabiles dielektrisches Verhalten entscheidend ist.
Unsere Einkristallsubstrate sind in kubischer oder runder Ausführung erhältlich und decken eine breite Palette von Branchenanforderungen ab. Die kubische Form eignet sich besonders für Anwendungen, die eine präzise Ausrichtung und gleichmäßige Eigenschaften erfordern, während das runde Substrat die Kompatibilität mit verschiedenen Herstellungsverfahren und Geräten gewährleistet. Beide Typen sind sorgfältig gefertigt, um Gleichmäßigkeit und Konsistenz zu gewährleisten, was für eine zuverlässige Geräteperformance unerlässlich ist.
Eines der herausragenden Merkmale unserer Einkristallsubstrate ist ihre maximale Größe von bis zu 4 Zoll Durchmesser, die eine ausreichende Oberfläche für die großflächige Geräteherstellung bietet. Die Größe von 4 Zoll Durchmesser ist ein perfektes Gleichgewicht zwischen einfacher Handhabung und ausreichend Arbeitsfläche, was eine effiziente Verarbeitung und Integration in komplexe Gerätearchitekturen ermöglicht. Diese Größenangabe macht unsere Substrate äußerst vielseitig und kompatibel mit einer breiten Palette von Halbleiterfertigungswerkzeugen.
Um eine überlegene Oberflächenqualität und sofortige Einsatzbereitschaft zu gewährleisten, sind unsere Substrate entweder mit EPI-polierter oder doppelt polierter Oberfläche erhältlich. Die EPI-polierte Option ist speziell für EPI-Bereitschaft konzipiert, d. h. sie ist perfekt für das epitaktische Schichtwachstum vorbereitet, ohne dass eine zusätzliche Oberflächenbehandlung erforderlich ist. Diese Funktion optimiert den Herstellungsprozess erheblich, reduziert die Verarbeitungszeit und erhöht die Gesamteffizienz der Produktion. Die doppelt polierte Oberfläche bietet eine ultra-glatte Oberfläche auf beiden Seiten, ideal für Anwendungen, die minimale Oberflächenfehler und außergewöhnliche optische Klarheit erfordern.
Unsere Einkristallsubstrate dienen auch als hervorragende magneto-optische Substrate und sind damit unverzichtbar für die Entwicklung fortschrittlicher optischer Geräte, die auf magneto-optischen Effekten basieren. Diese Eigenschaft ist besonders vorteilhaft für Anwendungen in optischen Isolatoren, Modulatoren und Sensoren, bei denen eine präzise Steuerung der Lichtpolarisation und -ausbreitung erforderlich ist. Die intrinsischen Eigenschaften dieser Substrate ermöglichen eine verbesserte Leistung und Zuverlässigkeit in solchen spezialisierten Geräten.
Um höchste Qualität und Einhaltung von Industriestandards zu gewährleisten, wird jede Charge unserer Einkristallsubstrate mit einem umfassenden Prüfbericht geliefert. Diese Dokumentation liefert detaillierte Informationen über die physikalischen, chemischen und elektrischen Eigenschaften des Substrats und stellt sicher, dass die Kunden Produkte erhalten, die ihren strengen Spezifikationen entsprechen. Der Prüfbericht dient als wertvolle Qualitätsgarantie und schafft Vertrauen in die Verwendung unserer Substrate für kritische Anwendungen.
Zusammenfassend lässt sich sagen, dass unsere Einkristallsubstrate eine hohe Dielektrizitätskonstante von 30, vielseitige kubische und runde Typen sowie eine praktische Größe von 4 Zoll Durchmesser mit überlegenen Polieroptionen, einschließlich EPI-polierter und doppelt polierter Oberflächen, kombinieren. Ihre magneto-optischen Substrateigenschaften erweitern ihren Anwendungsbereich weiter und machen sie zu einer bevorzugten Wahl für Forscher und Hersteller gleichermaßen. Mit den bereitgestellten Prüfberichten und EPI-bereiten Oberflächen sind diese Substrate bereit, die anspruchsvollsten Halbleiter- und optischen Geräteherstellungsprozesse zu unterstützen und optimale Leistung und Zuverlässigkeit zu gewährleisten.
| Politur | EPI-poliert oder doppelt poliert (GSGG, Ra≤1nm, 3 Zoll Durchmesser) |
| Chemische Formel | Substituiertes GGG |
| Längentoleranz | ±0,2 mm |
| Wärmeleitfähigkeit | 7,4 W·m⁻¹·K⁻¹ |
| Gitterkonstante | 12,497 ± 0,003 Å |
| Dielektrizitätskonstante | 30 |
| Winkelrichtung | Kundenspezifisch |
| Mineralogisch | Granat |
| Dicke | 0,5 oder 0,63 mm |
| Typ | Kubisch / Rund |
Die Crystro SGGG Einkristallsubstrate aus China sind präzisionsgefertigte Materialien, die den strengen Anforderungen fortschrittlicher wissenschaftlicher und industrieller Anwendungen gerecht werden. Mit einer maximalen Größe von 4 Zoll Durchmesser und einer Dickenoption von 0,5 oder 0,63 mm bieten diese Substrate eine außergewöhnliche strukturelle Integrität und Gleichmäßigkeit, was sie ideal für verschiedene hochpräzise Anwendungen macht.
Einer der Hauptanwendungsbereiche für die Crystro SGGG-Substrate ist die Herstellung von epitaktischen (EPI-bereiten) Dünnschichten. Ihre ausgezeichnete Gitterkonstante von 12,497 ± 0,003 Å gewährleistet eine minimale Gitterfehlanpassung, was für das Wachstum hochwertiger epitaktischer Schichten entscheidend ist. Forscher und Hersteller verlassen sich auf diese Substrate für die Entwicklung fortschrittlicher Halbleiterbauelemente, optischer Beschichtungen und anderer Hochleistungs-Elektronikkomponenten, bei denen eine perfekte Kristallorientierung und Oberflächenqualität unverzichtbar sind.
Darüber hinaus dienen die Crystro SGGG-Substrate als überlegene magneto-optische Substrate und eignen sich daher hervorragend für Anwendungen in magneto-optischen Geräten, Sensoren und Isolatoren. Ihre substituierte GGG-Chemikalienformel verbessert ihre magneto-optischen Eigenschaften und ermöglicht eine verbesserte Leistung in Geräten, die eine präzise Steuerung von Licht- und Magnetwechselwirkungen erfordern. Dies macht sie zu einer bevorzugten Wahl in Bereichen wie Telekommunikation, Datenspeicherung und Quantencomputing.
Neben Forschungslaboren und der Halbleiterfertigung werden diese Einkristallsubstrate in der Herstellung optoelektronischer Geräte, der Lasertechnologie und integrierter photonischer Schaltungen eingesetzt. Die Verfügbarkeit eines umfassenden Prüfberichts für jedes Substrat garantiert ihre Qualität und Konsistenz und gibt den Anwendern Vertrauen in kritischen Anwendungen.
Insgesamt kombinieren die SGGG Einkristallsubstrate von Crystro außergewöhnliche Materialqualität mit präzisen Dimensionsparametern, was sie zu einer unverzichtbaren Komponente für die Weiterentwicklung von Technologien für epitaktisches Schichtwachstum und magneto-optische Anwendungen macht. Ihre EPI-bereite Oberfläche und ihre zuverlässige chemische Zusammensetzung tragen maßgeblich zu Innovationen in der modernen Elektronik- und Photonikindustrie bei.
Crystro bietet hochwertige Einkristallsubstrate, Modellnummer SGGG, aus China an. Diese Substrate bestehen aus hochwertigem Granat-Mineralmaterial und verfügen über eine kubische/runde Struktur mit einem Durchmesser von bis zu 4 Zoll.
Die SGGG-Substrate sind speziell als Substratmaterialien für YIG konzipiert und unterstützen das epitaktische Wachstum von YIG- und BIG-Filmen mit einer hervorragenden Wärmeleitfähigkeit von 7,4 W·m⁻¹·K⁻¹. Die Standarddicke beträgt 0,5 mm, optimiert für präzise und zuverlässige Dünnschichtanwendungen.
Unsere Produktanpassungsdienste ermöglichen es Ihnen, die Einkristallsubstrate auf Ihre genauen Spezifikationen zuzuschneiden und so Kompatibilität und überlegene Leistung für Ihre epitaktischen Wachstumsprozesse zu gewährleisten. Ob Sie spezifische Abmessungen oder besondere Oberflächenbearbeitungen benötigen, die SGGG-Substrate von Crystro bieten die perfekte Grundlage für fortschrittliche Forschungs- und Industrieanwendungen.
Unsere Produktlinie für Einkristallsubstrate wird von einem engagierten technischen Supportteam unterstützt, das sich verpflichtet, umfassende Unterstützung während des gesamten Produktlebenszyklus zu bieten. Wir bieten fachkundige Beratung bei der Auswahl, Handhabung und Anwendung von Substraten, um eine optimale Leistung in Ihrem spezifischen Anwendungsfall zu gewährleisten.
Zu den technischen Supportleistungen gehören detaillierte Produktspezifikationen, Beratung zu Materialeigenschaften und Fehlerbehebungshilfe bei Herausforderungen während der Integration oder Verarbeitung. Wir bieten auch kundenspezifische Lösungen, die auf einzigartige Projektanforderungen zugeschnitten sind, um Kompatibilität und verbesserte Funktionalität zu gewährleisten.
Zusätzlich zum direkten technischen Support bieten wir eine Reihe von Dienstleistungen wie Substratpolieren, Ausrichtungskonfiguration und Qualitätssicherungsprüfungen an. Unsere hochmodernen Einrichtungen ermöglichen eine präzise Kontrolle der Kristallqualität und -abmessungen, um den strengen Anforderungen fortschrittlicher Halbleiter- und optoelektronischer Anwendungen gerecht zu werden.
Wir sind bestrebt, uns kontinuierlich zu verbessern und zu innovieren und arbeiten eng mit unseren Kunden zusammen, um Feedback zu integrieren und Substratmaterialien der nächsten Generation zu entwickeln. Unser Ziel ist es, Ihren Erfolg zu unterstützen, indem wir zuverlässige, qualitativ hochwertige Einkristallsubstrate liefern, die durch reaktionsschnellen und sachkundigen Service unterstützt werden.
Jedes Einkristallsubstrat wird vor der Verpackung sorgfältig geprüft und gereinigt, um höchste Qualitätsstandards zu gewährleisten. Die Substrate werden einzeln in Schutzhaltern oder -trays platziert, um Beschädigungen während der Handhabung und des Transports zu vermeiden.
Für den Versand werden die Substrate sicher in antistatischen, gepolsterten Behältern verpackt, die Stöße und Vibrationen absorbieren. Die Verpackungsmaterialien werden so gewählt, dass sie vor Feuchtigkeit, Staub und elektrostatischer Entladung schützen und die Integrität der Substrate während des Transports erhalten.
Alle Lieferungen enthalten detaillierte Dokumentationen, wie Produktspezifikationen, Handhabungsanweisungen und Qualitätszertifikate. Wir bieten verschiedene Versandoptionen an, um den Kundenanforderungen gerecht zu werden und eine pünktliche und sichere Lieferung weltweit zu gewährleisten.
Bitte behandeln Sie die Pakete bei Erhalt mit Vorsicht, um den einwandfreien Zustand der Einkristallsubstrate zu erhalten.
![]()
|
